La linea tratteggiata indica il lato aperto del binario.
NODO / Sistema
Distanze da mantenere sopra e sotto il binario installato.
Binario 1 fase
100 cm
11010 Argento
11310 Bianco
11510 Nero
200 cm
11020 Argento
11320 Bianco
11520 Nero
300 cm
11030 Argento
11330 Bianco
11530 Nero
400 cm
11040 Argento
11340 Bianco
11540 Nero
Binario 2 fasi
100 cm
14010 Argento
14310 Bianco
14510 Nero
200 cm
14020 Argento
14320 Bianco
14520 Nero
300 cm
14030 Argento
14330 Bianco
14530 Nero
400 cm
14040 Argento
14340 Bianco
14540 Nero
Binario 3 fasi
100 cm
10010 Argento
10310 Bianco
10510 Nero
200 cm
10020 Argento
10320 Bianco
10520 Nero
300 cm
10030 Argento
10330 Bianco
10530 Nero
400 cm
10040 Argento
10340 Bianco
10540 Nero
Kg 1 / 100cm
Kg 1 / 100cm
Kg 1 / 100cm
La linea tratteggiata indica il lato aperto del binario.
Distanze da mantenere sopra e sotto il binario installato.
Binario 1 fase
100 cm
11010 Argento
11310 Bianco
11510 Nero
200 cm
11020 Argento
11320 Bianco
11520 Nero
300 cm
11030 Argento
11330 Bianco
11530 Nero
400 cm
11040 Argento
11340 Bianco
11540 Nero
Download
Kg 1 / 100cm
Binario 2 fasi
100 cm
14010 Argento
14310 Bianco
14510 Nero
200 cm
14020 Argento
14320 Bianco
14520 Nero
300 cm
14030 Argento
14330 Bianco
14530 Nero
400 cm
14040 Argento
14340 Bianco
14540 Nero
Download
Kg 1 / 100cm
Binario 3 fasi
100 cm
10010 Argento
10310 Bianco
10510 Nero
200 cm
10020 Argento
10320 Bianco
10520 Nero
300 cm
10030 Argento
10330 Bianco
10530 Nero
400 cm
10040 Argento
10340 Bianco
10540 Nero
Download
Kg 1 / 100cm
Binario in alluminio estruso tagliabile in misura.
Conduttori elettrici in rame inseriti in un profilo di materiale isolante [glow wire 850°].
Con il collegamento alla corrente alternata monofase il carico massimo è di 16A [3840W]. Nodo binario nelle versione 3 fasi, se collegato alla corrente alternata trifase, permette un carico massimo di 16A per fase [3 x 3840W = 11520 W].
Il binario è previsto di scanalature che consentono l’installazione in posizione anti abbagliamento di strip LED da 8 mm su entrambe le coste [Side Light] e di strip LED fino a 20 mm sul dorso [Up Light] se sospeso.
Completare il binario con sostegni, terminali di chiusura, giunti, alimentazioni ed eventuale guarnizione antivapore. NODO permette agli elementi presa e luce di alimentarsi in qualsiasi punto del binario.
È possibile l’installazione del sistema a soffitto, parete e fissato su piano di lavoro. Quando il binario è montato a parete in posizione orizzontale il lato aperto deve essere rivolto verso il basso.
In fase di installazione mantenere le distanze minime indicate rispetto ad evenetuali ingombri per permettere l’inserimento di prese, luci e accessori.
Realizzato in conformità alle norme di sicurezza di sistemi d’illuminazione e canaline elettriche [CEI-EN 61534-1/21 e CEI-EN 60598-1] per essere installato a norma di legge secondo la normativa impianti vigente.
NODO è protetto da brevetto di invenzione industriale internazionale.
Alimentazione di testa
Alimentazione di testa
Alimentazione centrale
Cablaggio spina
Sinistra
19002 Argento
19302 Bianco
19502 Nero
Destra
19000 Argento
19300 Bianco
19500 Nero
Centrale
19004 Argento
19304 Bianco
19504 Nero
Sinistra
19056 Bianco
19060 Nero
Destra
19054 Bianco
19058 Nero
Kit serracavo
19040 Kit
Deve essere utilizzato quando il sistema viene installato con cavo di sospensione 19030.
Kit serracavo
19040 Kit
Deve essere utilizzato quando il sistema viene installato con cavo di sospensione 19030.
Kit serracavo
19040 Kit
Deve essere utilizzato quando il sistema viene installato con cavo di sospensione 19030.
La linea tratteggiata indica il lato aperto del binario.
La linea tratteggiata indica il lato aperto del binario.
La linea tratteggiata indica il lato aperto del binario.
Alimentazione di testa in alluminio.
Terminale di chiusura incluso.
Alimentazione di testa in alluminio.
Terminale di chiusura incluso.
Alimentazione di testa in alluminio.
Gruppo di alimentazione per collegamento diretto all’impianto elettrico.
Cablaggio [3 x 1,5 mm2] rivestito in tessuto grigio antracite.
Spina trasparente standard Germania.
Kg 0.38
Kg 0.38
Kg 0.44
Kg 0.15

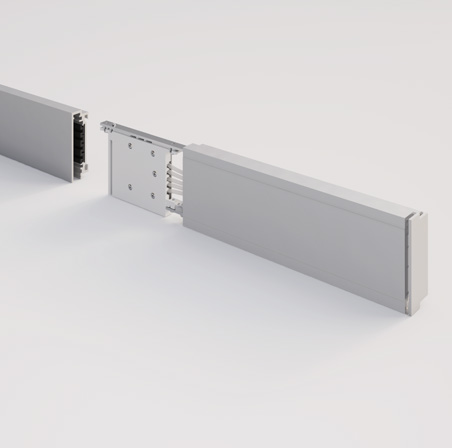

Alimentazione di testa
Sinistra
19002 Argento
19302 Bianco
19502 Nero
Kit serracavo
19040 Kit
Deve essere utilizzato quando il sistema viene installato con cavo di sospensione 19030.
La linea tratteggiata indica il lato aperto del binario.
Alimentazione di testa in alluminio.
Terminale di chiusura incluso.
Download
Kg 0.38

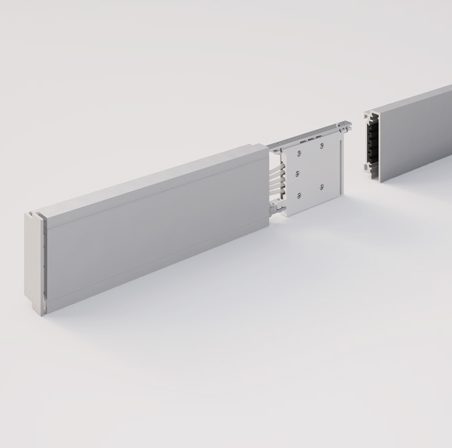

Alimentazione di testa
Destra
19000 Argento
19300 Bianco
19500 Nero
Kit serracavo
19040 Kit
Deve essere utilizzato quando il sistema viene installato con cavo di sospensione 19030.
La linea tratteggiata indica il lato aperto del binario.
Alimentazione di testa in alluminio.
Terminale di chiusura incluso.
Download
Kg 0.38
Alimentazione centrale
Centrale
19004 Argento
19304 Bianco
19504 Nero
Kit serracavo
19040 Kit
Deve essere utilizzato quando il sistema viene installato con cavo di sospensione 19030.
La linea tratteggiata indica il lato aperto del binario.
Alimentazione di testa in alluminio.
Download
Kg 0.44
Cablaggio spina
Sinistra
19056 Bianco
19060 Nero
Destra
19054 Bianco
19058 Nero
Gruppo di alimentazione per collegamento diretto all’impianto elettrico.
Cablaggio [3 x 1,5 mm2] rivestito in tessuto grigio antracite.
Spina trasparente standard Germania.
Download
Kg 0.15
Installazione senza NODO riordinafili. Possono essere collegate le prese NODO BOX, le luci e gli acccessori.
NODO riordinafili permette di portare i cavi dati e video seguendo lo sviluppo del binario elettrificato con la stessa flessibilità di posizionamento e spostamento dei gruppi prese. A NODO riordinafili possono essere agganciati gli accessori [gancio, mensola, portarotolo].
Binario riordinafili
Terminale di chiusura
Terminale di chiusura
Guarnizione antipolvere / vapore
100 cm
70010 Argento
70310 Bianco
70510 Nero
200 cm
70020 Argento
70320 Bianco
70520 Nero
300 cm
70030 Argento
70330 Bianco
70530 Nero
400 cm
70040 Argento
70340 Bianco
70540 Nero
Sinistro
19037 Argento
19337 Bianco
19537 Nero
Destro
19035 Argento
19335 Bianco
19535 Nero
200 cm
19042 Argento
19542 Nero
La linea tratteggiata indica il lato aperto del binario.
Verso di inserimento nel binario
[la linea tratteggiata indica il lato aperto del binario]
Verso di inserimento nel binario
[la linea tratteggiata indica il lato aperto del binario]
Da inserire all’interno del binario.
Binario in alluminio estruso, tagliabile in misura.
È possibile l’installazione della canalina a parete o su piano di lavoro.
Realizzato in materiale plastico isolante con copertura di alluminio.
Realizzato in materiale plastico isolante con copertura di alluminio.
Guarnizione in silicone antivapore, tagliabile su misura.
Da utilizzare per limitare l’inserimento di gruppi prese o di luci in determinati punti del binario.
Kg 1 / 100cm
Kg 0.02
Kg 0.02
Kg 0.40
Binario riordinafili
100 cm
70010 Argento
70310 Bianco
70510 Nero
200 cm
70020 Argento
70320 Bianco
70520 Nero
300 cm
70030 Argento
70330 Bianco
70530 Nero
400 cm
70040 Argento
70340 Bianco
70540 Nero
La linea tratteggiata indica il lato aperto del binario.
Binario in alluminio estruso, tagliabile in misura.
È possibile l’installazione della canalina a parete o su piano di lavoro.
Download
Kg 1 / 100cm
Terminale di chiusura
Sinistro
19035 Argento
19335 Bianco
19535 Nero
Verso di inserimento nel binario
[la linea tratteggiata indica il lato aperto del binario]
Realizzato in materiale plastico isolante con copertura di alluminio.
Download
Kg 0.02
Terminale di chiusura
Destro
19037 Argento
19337 Bianco
19537 Nero
Verso di inserimento nel binario
[la linea tratteggiata indica il lato aperto del binario]
Realizzato in materiale plastico isolante con copertura di alluminio.
Download
Kg 0.02
Guarnizione antipolvere / vapore
200 cm
19042 Argento
19542 Nero
Da inserire all’interno del binario.
Guarnizione in silicone antivapore, tagliabile su misura.
Da utilizzare per limitare l’inserimento di gruppi prese o di luci in determinati punti del binario.
Download
Kg 0.40
Sostegno diretto parete/soffitto
Sostegno a sospensione
Sostegno con morsa
Sostegno con base
19026 Sostegno diretto
19030 200cm Sostegno a sospensione
19044 Argento
19544 Nero
19046 Argento
19546 Nero
L’utilizzo di un sostegno ogni 100 cm di binario consente un carico massimo di 10 Kg al mt.
Utilizzare i dispositivi di fissaggio a soffitto/parete mettendoli in corrispondenza delle parti terminali dell’installazione ed in prossimità delle giunzioni.
L’utilizzo di un sostegno ogni 100 cm di binario consente un carico massimo di 10 Kg al mt.
Utilizzare i dispositivi di fissaggio a soffitto mettendoli in corrispondenza delle parti terminali dell’installazione ed in prossimità delle giunzioni.
Piastra con fori per il bilanciamento del binario.
Sostegno in alluminio con morsa senza fori per installazione su piano.
Sostegno provvisto di scanalatura per passaggio cavi.
Il Binario può essere regolato sull’altezza del sostegno.
Compatibile con bracci porta monitor.
Sostegno in alluminio con base per fissaggio su piano.
Sostegno provvisto di scanalatura per passaggio cavi.
Il Binario può essere regolato sull’altezza del sostegno.
Compatibile con bracci porta monitor.
Kg 0.05
Kg 0.08
Kg 0.80
Kg 0.80
Sostegno diretto parete/soffitto
19026 Sostegno diretto
L’utilizzo di un sostegno ogni 100 cm di binario consente un carico massimo di 10 Kg al mt.
Utilizzare i dispositivi di fissaggio a soffitto/parete mettendoli in corrispondenza delle parti terminali dell’installazione ed in prossimità delle giunzioni.
Download
Kg 0.05
Sostegno a sospensione
19030 200cm Sostegno a sospensione
L’utilizzo di un sostegno ogni 100 cm di binario consente un carico massimo di 10 Kg al mt.
Utilizzare i dispositivi di fissaggio a soffitto mettendoli in corrispondenza delle parti terminali dell’installazione ed in prossimità delle giunzioni.
Piastra con fori per il bilanciamento del binario.
Download
Kg 0.08
Sostegno con morsa
19044 Argento
19544 Nero
Sostegno in alluminio con morsa senza fori per installazione su piano.
Sostegno provvisto di scanalatura per passaggio cavi.
Il Binario può essere regolato sull’altezza del sostegno.
Compatibile con bracci porta monitor.
Download
Kg 0.80
Sostegno con base
19046 Argento
19546 Nero
Sostegno in alluminio con base per fissaggio su piano.
Sostegno provvisto di scanalatura per passaggio cavi.
Il Binario può essere regolato sull’altezza del sostegno.
Compatibile con bracci porta monitor.
Download
Kg 0.80
Gli accessori NODO DESK consentono di organizzare al meglio la postazione di lavoro. I sostegni permettono di posizionare il binario anche in assenza di parete. La loro forma cilindrica è studiata per l’aggancio dei bracci portamonitor. Il binario può essere posizionato ad altezza variabile sui sostegni. L’installazione si completa con i gruppi presa NODO BOX, le luci e gli accessori.
Esempio di composizione di binari NODO sospesi da soffitto mediante l’utilizzo dei supporti a cavo.
Giunto lineare
Giunto flessibile
Giunto T
Giunto regolabile
Conduttore
19020 Bianco
19021 Nero
Isolante
19022 Bianco
19023 Nero
Conduttore
19010 cm 30
19014 cm 100
Destra
19052 Bianco
19064 Nero
Sinistra
19050 Bianco
19062 Nero
Conduttore
19066 Bianco
19068 Nero
Viene inserito tra i due binari.
La linea tratteggiata indica il lato aperto del binario.
La linea tratteggiata indica il lato aperto del binario.
Il Giunto conduttore consente il collegamento meccanico e la connessione elettrica tra due binari.
Il Giunto isolante consente il collegamento meccanico tra due binari permettendo la separazione elettrica in più settori, ognuno dei quali deve essere a sua volta alimentato.
Il Giunto flessibile conduttore consente la connessione elettrica tra due binari nel caso di installazione non continua.
Consente la connessione elettrica tra due binari affiancati.
È utilizzabile per installazioni con sostegno diretto 19026.
Consente la connessione elettrica tra due binari affiancati.
È utilizzabile per installazioni con sostegno diretto 19026.
Kg 0.12
Kg 0.25
Kg 0.26
Kg 0.26

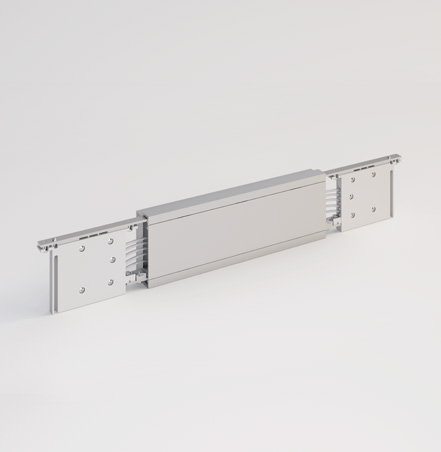

Giunto lineare
Conduttore
19020 Bianco
19021 Nero
Isolante
19022 Bianco
19023 Nero
Viene inserito tra i due binari.
Il Giunto conduttore consente il collegamento meccanico e la connessione elettrica tra due binari.
Il Giunto isolante consente il collegamento meccanico tra due binari permettendo la separazione elettrica in più settori, ognuno dei quali deve essere a sua volta alimentato.
Download
Kg 0.12
Giunto flessibile
Conduttore
19010 cm 30
19014 cm 100
Il Giunto flessibile conduttore consente la connessione elettrica tra due binari nel caso di installazione non continua.
Download
Kg 0.25
Giunto T
Destra
19052 Bianco
19064 Nero
Sinistra
19050 Bianco
19062 Nero
La linea tratteggiata indica il lato aperto del binario.
Consente la connessione elettrica tra due binari affiancati.
È utilizzabile per installazioni con sostegno diretto 19026.
Download
Kg 0.26
Giunto regolabile
Conduttore
19066 Bianco
19068 Nero
La linea tratteggiata indica il lato aperto del binario.
Consente la connessione elettrica tra due binari affiancati.
È utilizzabile per installazioni con sostegno diretto 19026.
Download
Kg 0.26
Giunto 90°
Giunto 90°
Giunto angolare
Giunto angolare
Interno
19006 Argento
19306 Bianco
19506 Nero
Esterno
19008 Argento
19308 Bianco
19508 Nero
Interno
19016 Argento
19316 Bianco
19516 Nero
Esterno
19018 Argento
19318 Bianco
19518 Nero
La linea tratteggiata indica il lato aperto del binario.
La linea tratteggiata indica il lato aperto del binario.
La linea tratteggiata indica il muro.
La linea tratteggiata indica il muro.
Consente il collegamento meccanico e la connessione elettrica tra due binari.
Consente il collegamento meccanico e la connessione elettrica tra due binari.
Consente il collegamento meccanico e la connessione elettrica tra due binari.
Consente il collegamento meccanico e la connessione elettrica tra due binari.
Kg 0.26
Kg 0.26
Kg 0.22
Kg 0.22
Giunto 90°
Interno
19006 Argento
19306 Bianco
19506 Nero
La linea tratteggiata indica il lato aperto del binario.
Consente il collegamento meccanico e la connessione elettrica tra due binari.
Download
Kg 0.26
Giunto 90°
Esterno
19008 Argento
19308 Bianco
19508 Nero
La linea tratteggiata indica il lato aperto del binario.
Consente il collegamento meccanico e la connessione elettrica tra due binari.
Download
Kg 0.26
Giunto angolare
Interno
19016 Argento
19316 Bianco
19516 Nero
La linea tratteggiata indica il muro.
Consente il collegamento meccanico e la connessione elettrica tra due binari.
Download
Kg 0.22
Giunto regolabile
Esterno
19018 Argento
19318 Bianco
19518 Nero
La linea tratteggiata indica il muro.
Consente il collegamento meccanico e la connessione elettrica tra due binari.
Download
Kg 0.22
