LEVEL / Sistema
Cavo bianco
Cavo nero
Strip LED
40001 5 mt
40002 10 mt
40301 5 mt
40302 10 mt
40501 5 mt
40502 10 mt
196 LED/mt – 13W/mt – 48V
2700K – 1430 lm/mt
40700 5 mt
40710 10 mt
3000K – 1510 lm/mt
40701 5 mt
40711 10 mt
Cavo non incluso
Cavo in PVC, conduttori in rame nichelato, cavi in acciaio. La confezione include un metro di cavo aggiuntivo per agevolare la fase di installazione. Il massimo carico ammissibile è pari a 150W [48V]. Compatibile con strip LED di larghezza massima di 10mm.
Cavo in PVC, conduttori in rame nichelato, cavi in acciaio. La confezione include un metro di cavo aggiuntivo per agevolare la fase di installazione. Il massimo carico ammissibile è pari a 150W [48V]. Compatibile con strip LED di larghezza massima di 10mm.
Cavo in PVC, conduttori in rame nichelato, cavi in acciaio. La confezione include un metro di cavo aggiuntivo per agevolare la fase di installazione. Il massimo carico ammissibile è pari a 150W [48V]. Compatibile con strip LED di larghezza massima di 10mm.
Strip LED flessibile e dimmerabile.
Fissaggio al cavo mediante biadesivo integrato. Tagliabile in misura ogni 71,5 mm.
Kg 0.19 / 100cm
Kg 0.19 / 100cm
Kg 0.19 / 100cm
Kg 0.15 / 100cm
Cavo trasparente
40001 5 mt
40002 10 mt
Cavo in PVC, conduttori in rame nichelato, cavi in acciaio. La confezione include un metro di cavo aggiuntivo per agevolare la fase di installazione. Il massimo carico ammissibile è pari a 150W [48V]. Compatibile con strip LED di larghezza massima di 10mm.
Download
Kg 0.19 / 100cm
Cavo bianco
40301 5 mt
40302 10 mt
Cavo in PVC, conduttori in rame nichelato, cavi in acciaio. La confezione include un metro di cavo aggiuntivo per agevolare la fase di installazione. Il massimo carico ammissibile è pari a 150W [48V]. Compatibile con strip LED di larghezza massima di 10mm.
Download
Kg 0.19 / 100cm
Cavo nero
40501 5 mt
40502 10 mt
Cavo in PVC, conduttori in rame nichelato, cavi in acciaio. La confezione include un metro di cavo aggiuntivo per agevolare la fase di installazione. Il massimo carico ammissibile è pari a 150W [48V]. Compatibile con strip LED di larghezza massima di 10mm.
Download
Kg 0.19 / 100cm
Strip LED
196 LED/mt – 13W/mt – 48V
2700K – 1430 lm/mt
40700 5 mt
40710 10 mt
3000K – 1510 lm/mt
40701 5 mt
40711 10 mt
Cavo non incluso
Strip LED flessibile e dimmerabile.
Fissaggio al cavo mediante biadesivo integrato. Tagliabile in misura ogni 71,5 mm.
Download
Kg 0.15 / 100cm
Alimentazione centrale
Attacco parete
Attacco soffitto
Distanziatore Soffitto
40313 Bianco
40513 Nero
40303 Bianco
40503 Nero
40304 Bianco
40504 Nero
40305 Bianco
40505 Nero
Opzionale
Sostegno sospensione
40110 200 cm
Opzionale
Sostegno sospensione
40110 200 cm
Non incluso
Attacco soffitto
40304/40504
Consente l’alimentazione da soffitto, include cavo regolabile 250 cm. Da completare con alimentatore 48V – Max 150W

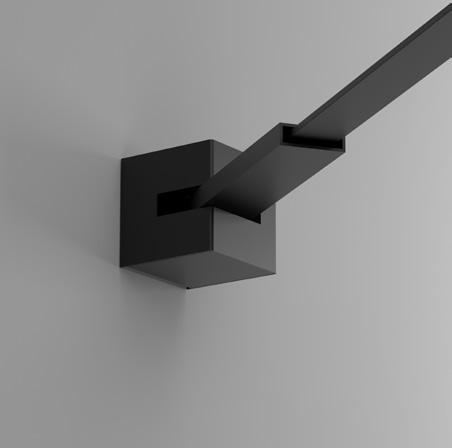

Attacco singolo parete. Consente l’alimentazione da parete, include tenditori. Da completare con alimentatore 48V – Max 150W. Massima lunghezza consentita dell’installazione 10 metri. Massimo carico delle sorgenti 3,5 Kg.
Attacco singolo soffitto. Consente l’alimentazione da parete, include tenditori. Da completare con alimentatore 48V – Max 150W. Massima lunghezza consentita dell’installazione 10 metri. Massimo carico delle sorgenti 3,5 Kg.
Distanziatore soffitto, da completare con attacco soffitto. Permette il corretto utilizzo della strip LED per l’illuminazione indiretta.
Kg 0.55
Kg 1.30
Kg 1.30
Kg 3.00
Alimentazione centrale
40313 Bianco
40513 Nero
Consente l’alimentazione da soffitto, include cavo regolabile 250 cm. Da completare con alimentatore 48V – Max 150W
Download
Kg 0.55
Attacco parete
40303 Bianco
40503 Nero
Opzionale
Sostegno sospensione
40110 200 cm
Attacco singolo parete. Consente l’alimentazione da parete, include tenditori. Da completare con alimentatore 48V – Max 150W. Massima lunghezza consentita dell’installazione 10 metri. Massimo carico delle sorgenti 3,5 Kg.
Download
Kg 1.30
Attacco soffitto
40304 Bianco
40504 Nero
Opzionale
Sostegno sospensione
40110 200 cm
Attacco singolo soffitto. Consente l’alimentazione da parete, include tenditori. Da completare con alimentatore 48V – Max 150W. Massima lunghezza consentita dell’installazione 10 metri. Massimo carico delle sorgenti 3,5 Kg.
Download
Kg 1.30
Distanziatore Soffitto
40305 Bianco
40505 Nero
Non incluso
Attacco soffitto
40304/40504
Distanziatore soffitto, da completare con attacco soffitto. Permette il corretto utilizzo della strip LED per l’illuminazione indiretta.
Download
Kg 3.00
Il cavo, opportunamente preparato, viene inserito nei dispositivi di tensionamento.
I conduttori elettrici vengono collegati al driver attraverso il cablaggio con connettori incluso nella confezione del gruppo tenditori.
Il collegamento della strip LED rimane separato per consentirne l’accensione indipendente.
Alla fine del tensionamento del cavo e dei i collegamenti viene fissata la cover [attraverso sistema magnetico] e la copertura.
COME SCEGLIERE IL DRIVER
Utilizzare lo schema sottostante per aiutarsi nella scelta dell’alimentatore e degli eventuali accessori opzionali in funzione del tipo di sorgente luminosa scelta e del tipo di controllo desiderato.
NON DIMMERABILE |
0-10V |
DALI |
DALI / 0-10V |
CASAMBI |
PUSH BUTTON |
DSI / CORRIDOR FUNCTION |
||
|---|---|---|---|---|---|---|---|---|
Alimentatore remoto |
Strip LED |
40205 |
40205 |
40205 |
40205 |
40205 |
40205 |
|
Alimentatore a vista Bianco |
Strip LED |
40306 |
40307 |
40307 |
40307 |
40308 |
40308 |
|
Alimentatore a vista Nero |
Strip LED |
40506 |
40507 |
40507 |
40507 |
40508 |
40508 |
|
Alimentatore remoto |
ZOOM |
40200 |
40201 |
40201 |
40201 |
40201 |
40201 |
40201 |
Alimentatore a vista Bianco |
ZOOM |
40306 |
40310 |
40309 |
40311 |
40312 |
40312 |
40309 |
Alimentatore a vista Nero |
ZOOM |
40506 |
40510 |
40509 |
40511 |
40512 |
40512 |
40509 |
Alimentatore remoto |
MINI |
40205 |
|
|
|
|
|
|
Alimentatore a vista Bianco |
MINI |
40306 |
|
|
|
|
|
|
Alimentatore a vista Nero |
MINI |
40506 |
|
|
|
|
|
|
Per Strip LED e MINI è possibile utilizzare il 40200 in alternativa al 40205. |
||||||||
Casambi si basa sulla tecnologia Bluetooth Low Energy [BLE], lo stato dell’arte dei sistemi wireless. Con LEVEL system e CASAMBI puoi gestire scenari a tuo piacimento con estrema semplicità. Puoi usare il telecomando 25160, il tuo smartphone, il tuo tablet, gli interruttori da muro già compatibili CASAMBI o qualsiasi interruttore Push da muro abbinato al dispositivo CASAMBI.
Alimentatore remoto
Alimentatore remoto
Alimentatore a vista
Alimentatore a vista
Per ZOOM / MINI / STRIP
Non dimmerabile
40200 150W
Solo per ZOOM
Dimmerabile
[Push, DSI, Corridor func., DALI]
40201 150W
Opzionale [solo per ZOOM]
40202 Dimmer 0-10V
40203 Dimmer 0-10V, DALI
40204 Dimmer CASAMBI
25160 CASAMBI remote control
Per Strip LED / MINI
Non dimmerabile
40205 150W
Opzionale [solo per Strip LED]
40207 Dimmer DALI
[0-10V, 1-10V, DALI, Push button]
40206 Dimmer CASAMBI
25160 CASAMBI remote control
Per ZOOM / MINI / STRIP
Non dimmerabile
40306 Bianco 150W
40506 Nero 150W
Solo per Strip LED
Dimmerabile
[0-10V, 1-10V, Push, DALI]
40307 Bianco 150W
40507 Nero 150W
Solo per Strip LED
Dimmerabile
[CASAMBI]
40308 Bianco 150W
40508 Nero 150W
25160 CASAMBI remote control
Solo per ZOOM
Dimmerabile
[Push, DSI, Corridorfunc., DALI]
40309 Bianco 150W
40509 Nero 150W
Solo per ZOOM
Dimmerabile
[0-10V]
40310 Bianco 150W
40510 Nero 150W
Solo per ZOOM
Dimmerabile
[0-10V, DALI]
40311 Bianco 150W
40511 Nero 150W
Solo per ZOOM
Dimmerabile
[CASAMBI]
40312 Bianco 150W
40512 Nero 150W
25160 CASAMBI remote control
Alimentatore con uscita a tensione costante. I dispositivi 40201, 40202, 40203 e 40204 devono essere utilizzati solo con la sorgente ZOOM. Da non usare con sorgente MINI e con Strip LED.
Alimentatore con uscita a tensione costante. I dispositivi 40206 e 40207 consentono di dimmerare la strip LED. Da non usare con sorgenti ZOOM e MINI.
Alimentatore con uscita a tensione costante.
Alimentatore con uscita a tensione costante.
INPUT 220/240V AC 50/60Hz
OUTPUT 48V – 150W
INPUT 220/240V AC 50/60Hz
OUTPUT 48V – 150W
INPUT 220/240V AC 50/60Hz
OUTPUT 48V – 150W
INPUT 220/240V AC 50/60Hz
OUTPUT 48V – 150W
Kg 0.37
Kg 0.29
Kg 1.28
Kg 1.28
Alimentatore remoto
Per ZOOM / MINI / STRIP
Non dimmerabile
40200 150W
Solo per ZOOM
Dimmerabile
[Push, DSI, Corridor func., DALI]
40201 150W
Opzionale [solo per ZOOM]
40202 Dimmer 0-10V
40203 Dimmer 0-10V, DALI
40204 Dimmer CASAMBI
25160 CASAMBI remote control
Alimentatore con uscita a tensione costante. I dispositivi 40201, 40202, 40203 e 40204 devono essere utilizzati solo con la sorgente ZOOM. Da non usare con sorgente MINI e con Strip LED.
INPUT 220/240V AC 50/60Hz
OUTPUT 48V – 150W
Download
Kg 0.37
Alimentatore remoto
Per Strip LED / MINI
Non dimmerabile
40205 150W
Opzionale [solo per Strip LED]
40207 Dimmer DALI
[0-10V, 1-10V, DALI, Push button]
40206 Dimmer CASAMBI
25160 CASAMBI remote control
Alimentatore con uscita a tensione costante. I dispositivi 40206 e 40207 consentono di dimmerare la strip LED. Da non usare con sorgenti ZOOM e MINI.
INPUT 220/240V AC 50/60Hz
OUTPUT 48V – 150W
Download
Kg 0.29
Alimentatore a vista
Per ZOOM / MINI / STRIP
Non dimmerabile
40306 Bianco 150W
40506 Nero 150W
Solo per Strip LED
Dimmerabile
[0-10V, 1-10V, Push, DALI]
40307 Bianco 150W
40507 Nero 150W
Solo per Strip LED
Dimmerabile
[CASAMBI]
40308 Bianco 150W
40508 Nero 150W
25160 CASAMBI remote control
Alimentatore con uscita a tensione costante.
INPUT 220/240V AC 50/60Hz
OUTPUT 48V – 150W
Download
Kg 1.28
Alimentatore a vista
Solo per ZOOM
Dimmerabile
[Push, DSI, Corridorfunc., DALI]
40309 Bianco 150W
40509 Nero 150W
Solo per ZOOM
Dimmerabile
[0-10V]
40310 Bianco 150W
40510 Nero 150W
Solo per ZOOM
Dimmerabile
[0-10V, DALI]
40311 Bianco 150W
40511 Nero 150W
Solo per ZOOM
Dimmerabile
[CASAMBI]
40312 Bianco 150W
40512 Nero 150W
25160 CASAMBI remote control
Alimentatore con uscita a tensione costante.
INPUT 220/240V AC 50/60Hz
OUTPUT 48V – 150W
Download
Kg 1.28
