Viavai

MONO

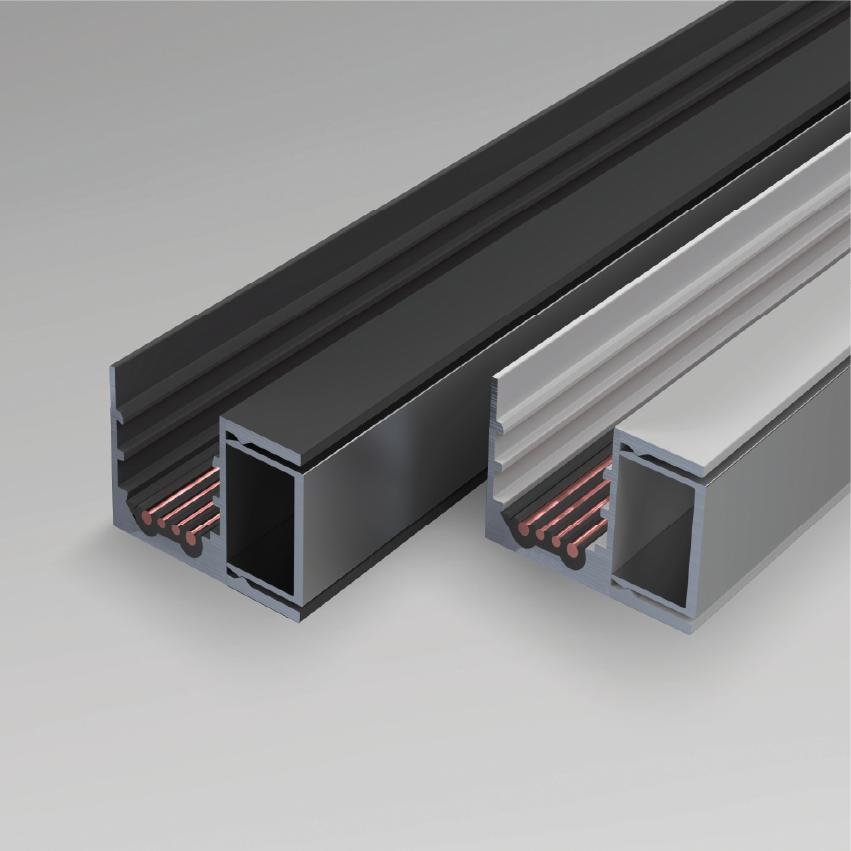

Il binario VIAVAI MONO è realizzato in alluminio estruso e finito con verniciatura epossidica nelle colorazioni bianca e nera. È tagliabile in misura. Può essere installato con attacco diretto alla superficie o incassato attraverso 4 diverse tipologie di cassaforme. Portata massima 10A.

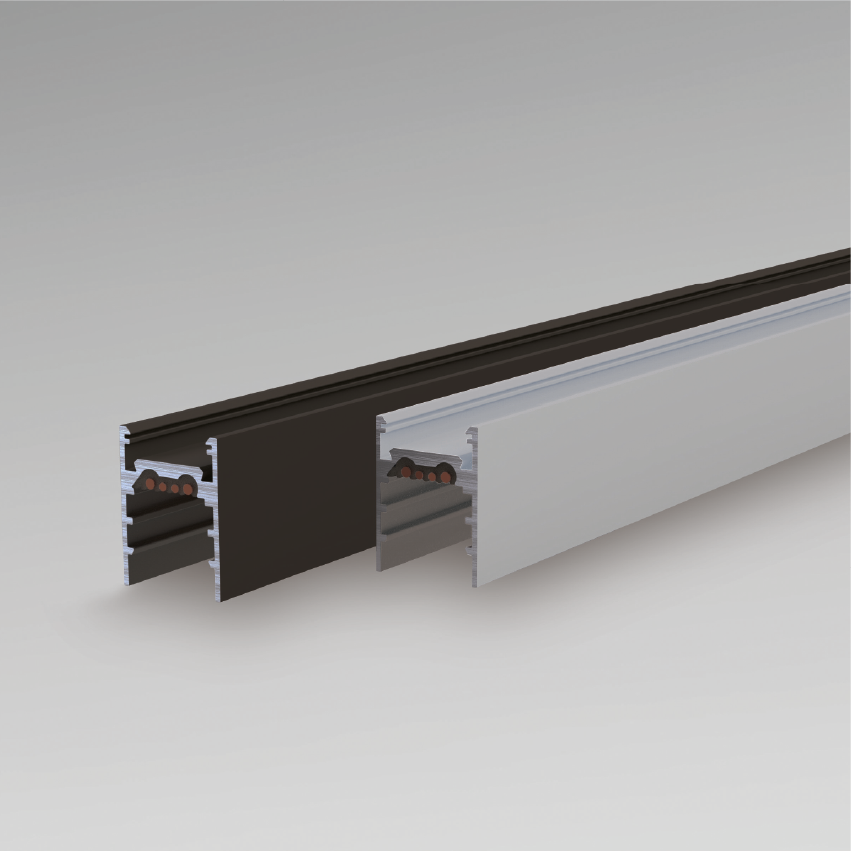

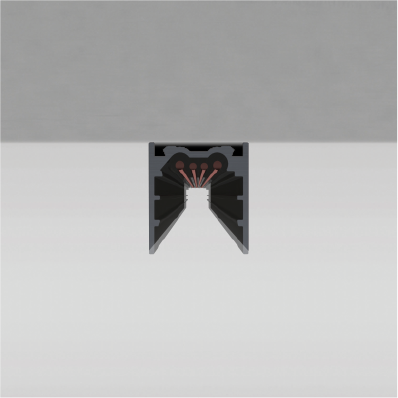

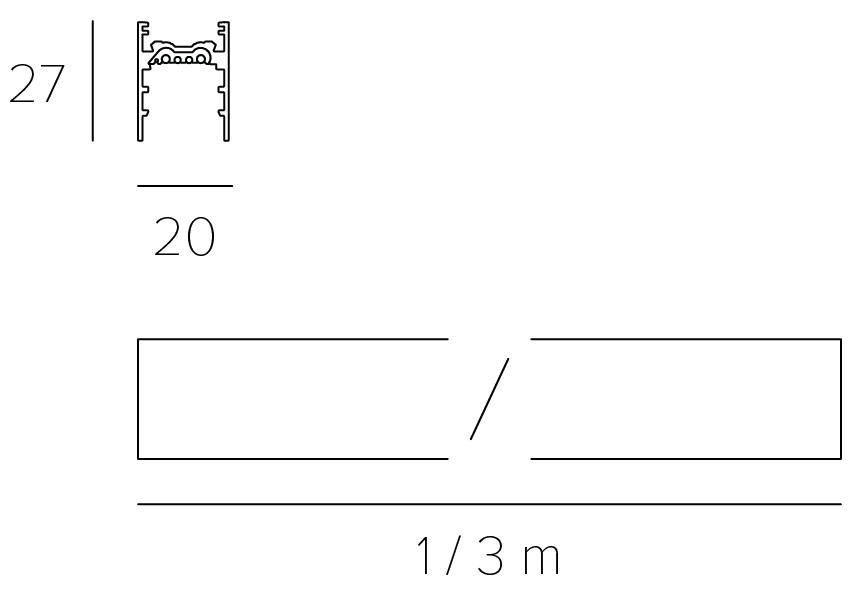

Binario MONO
Attacco diretto parete soffitto
Profilo di chiusura
Profilo di chiusura interno

100 cm
16310 Bianco
16510 Nero

200 cm
16320 Bianco
16520 Nero

300 cm
16330 Bianco
16530 Nero

16012 Attacco diretto

16316 Bianco
16516 Nero

16317 Bianco
16517 Nero

Binario in alluminio estruso, tagliabile in misura. È possibile l’installazione diretta e incassata.

L’utilizzo di un sostegno ogni 100 cm di binario consente un carico massimo di 5 Kg al m.
Utilizzare i dispositivi di fissaggio a soffitto/parete mettendoli in corrispondenza delle parti terminali dell’installazione ed in prossimità delle giunzioni.

Estrusi in policarbonato per la chiusura a filo del binario.

Estrusi in policarbonato per la chiusura interna del binario.

Download
Download
Download
Download

Kg 0.5 / 100 cm

Kg 0.05

Kg 0.30 / 100 cm

Kg 0.30 / 100 cm

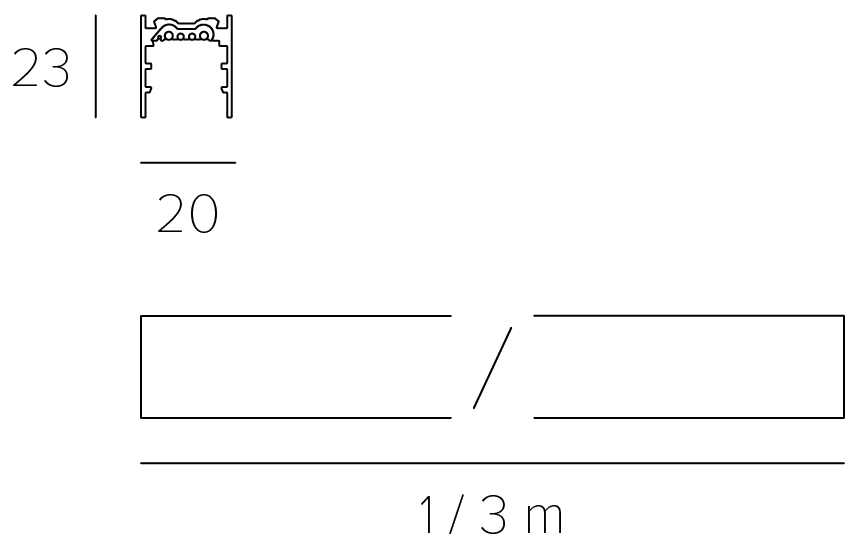

Binario MONO

100 cm
16310 Bianco
16510 Nero

200 cm
16320 Bianco
16520 Nero

300 cm
16330 Bianco
16530 Nero

Binario in alluminio estruso, tagliabile in misura. È possibile l’installazione diretta e incassata.

Download

Kg 0.5 / 100 cm

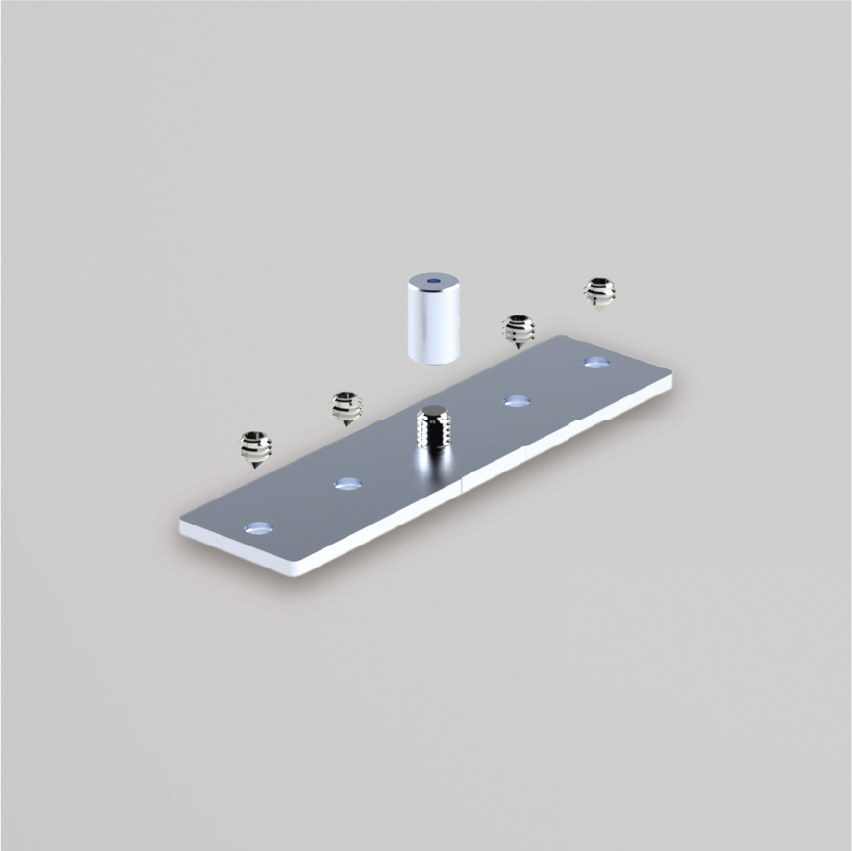

Attacco diretto parete soffitto

16012 Attacco diretto

L’utilizzo di un sostegno ogni 100 cm di binario consente un carico massimo di 5 Kg al m.
Utilizzare i dispositivi di fissaggio a soffitto/parete mettendoli in corrispondenza delle parti terminali dell’installazione ed in prossimità delle giunzioni.

Download

Kg 0.05

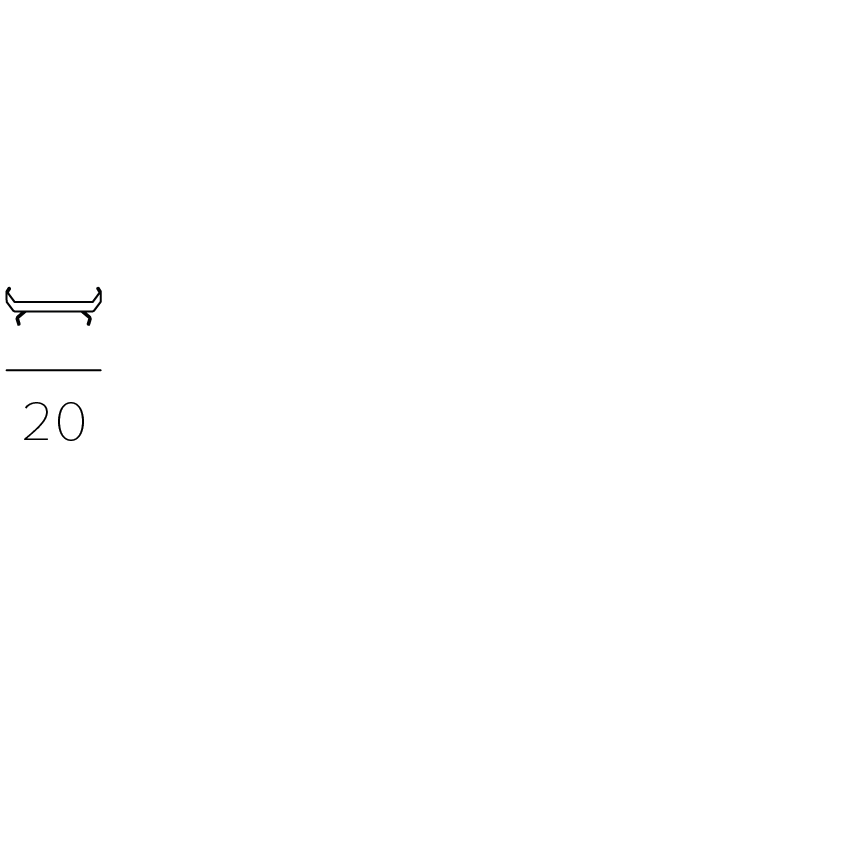

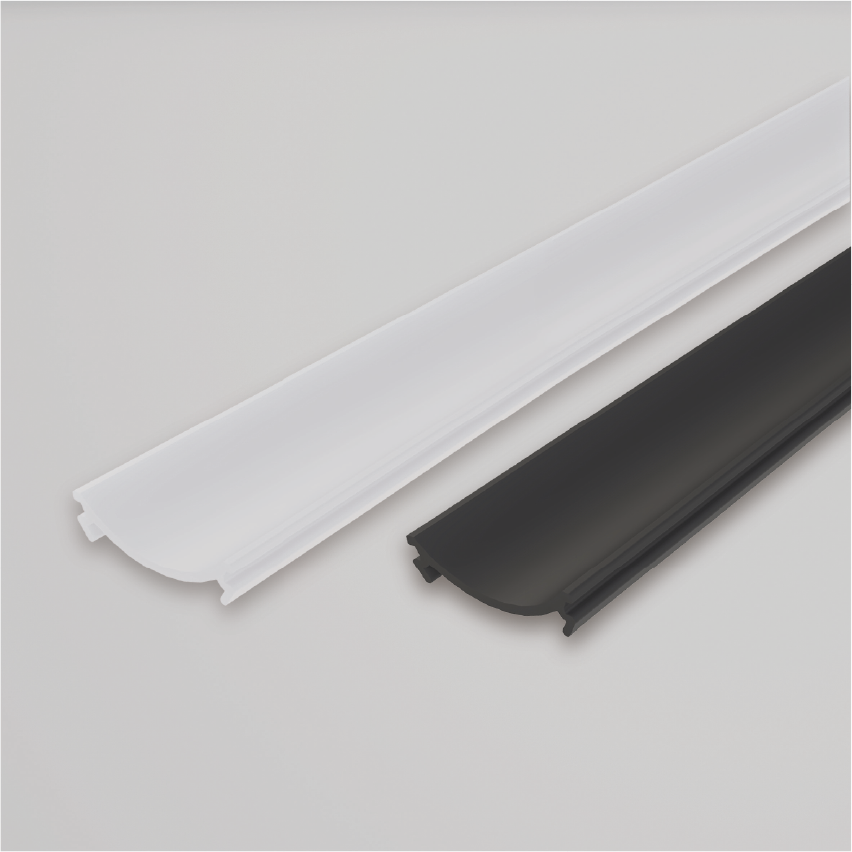

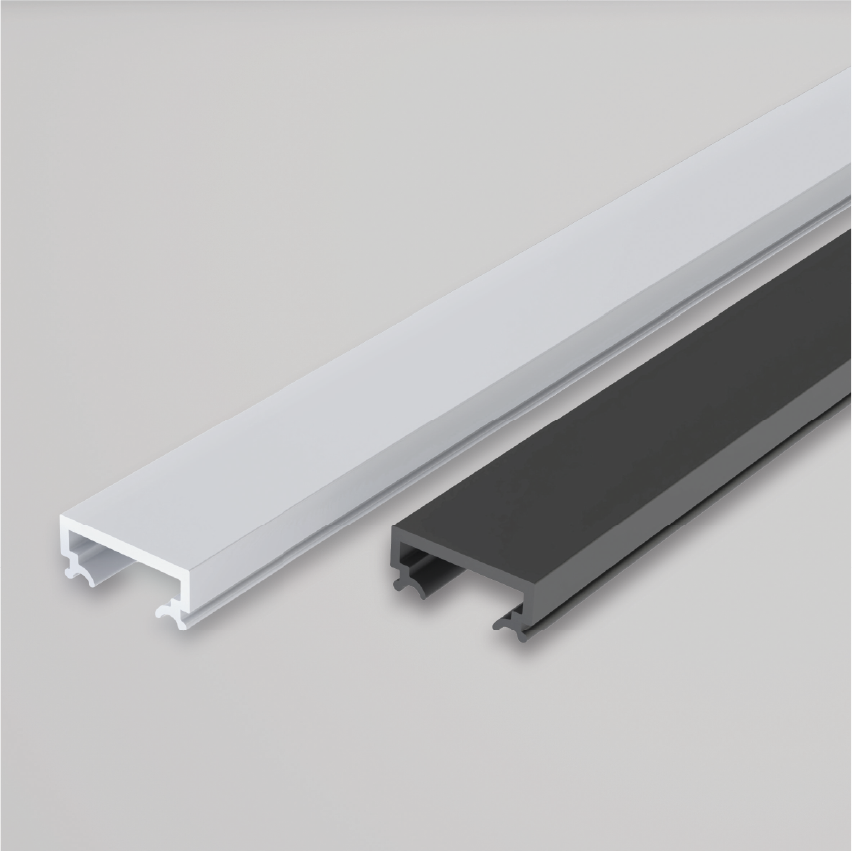

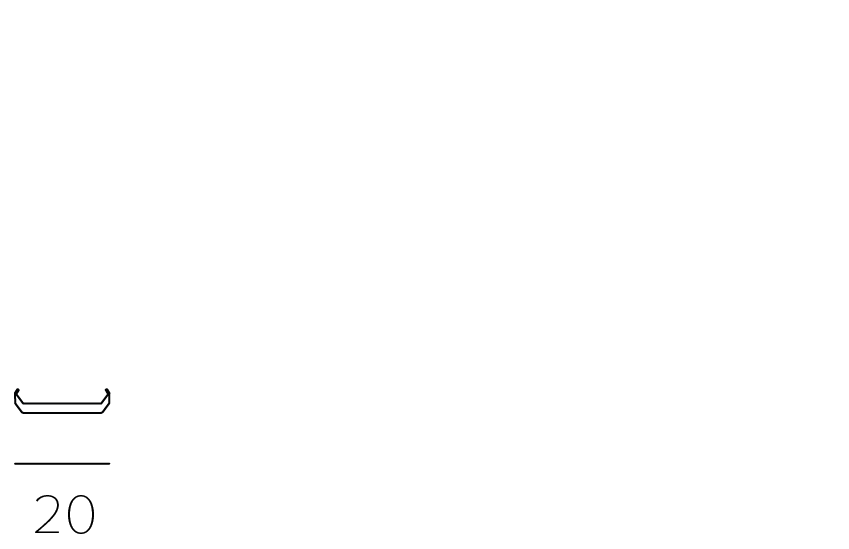

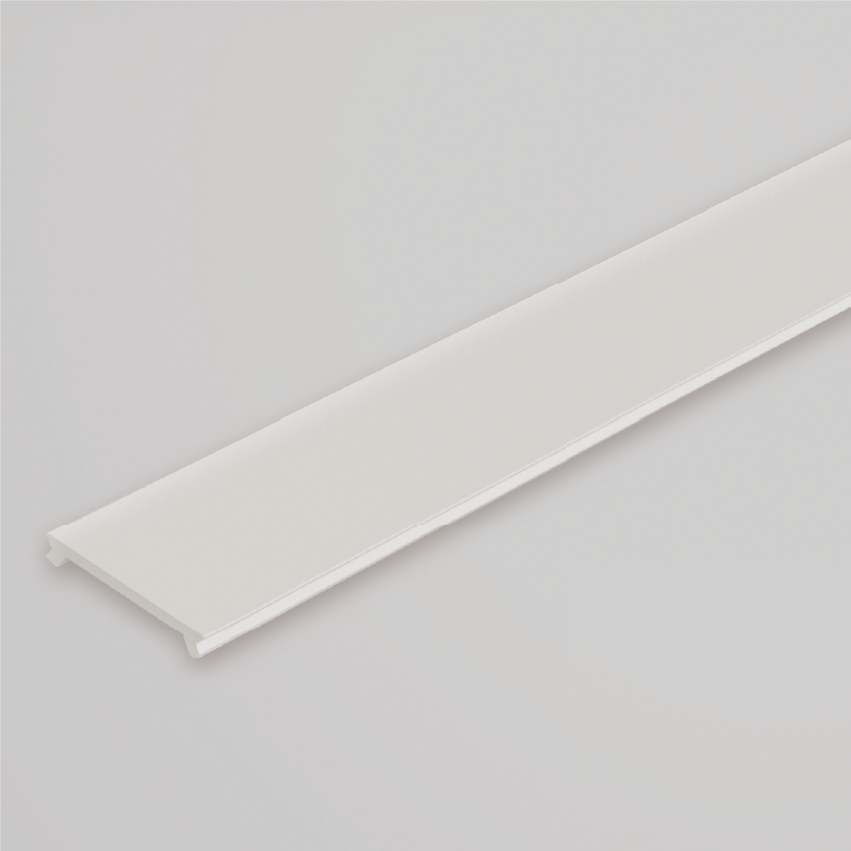

Profilo di chiusura

16316 Bianco
16516 Nero

Estrusi in policarbonato per la chiusura a filo del binario.

Download

Kg 0.30 / 100 cm

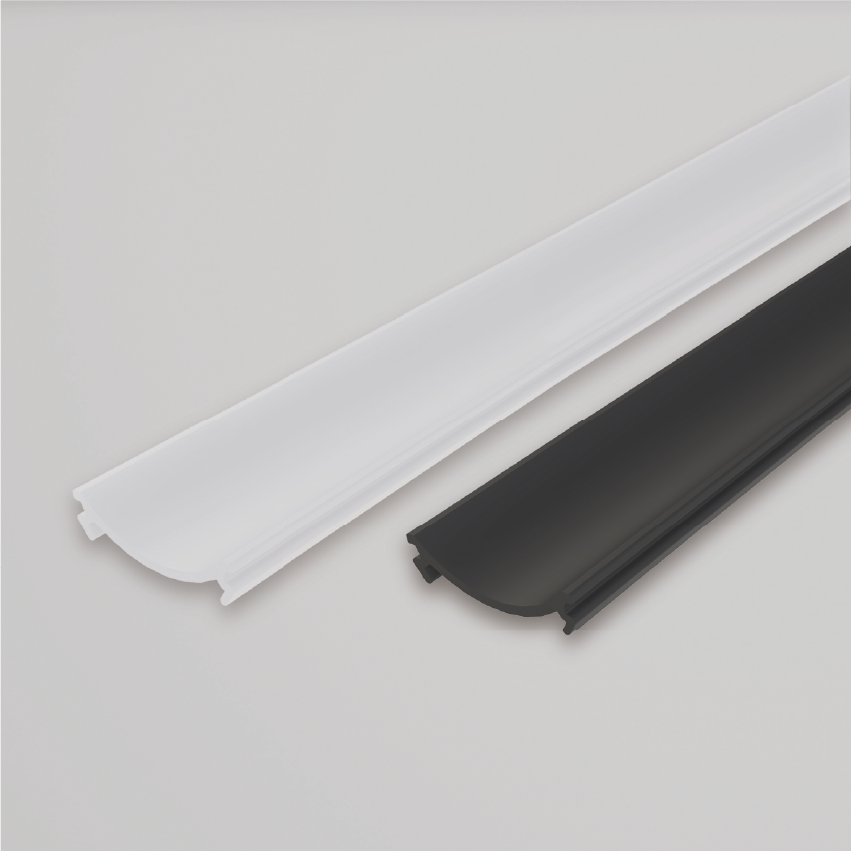

Profilo di chiusura interno

16317 Bianco
16517 Nero

Estrusi in policarbonato per la chiusura interna del binario.

Download

Kg 0.30 / 100 cm

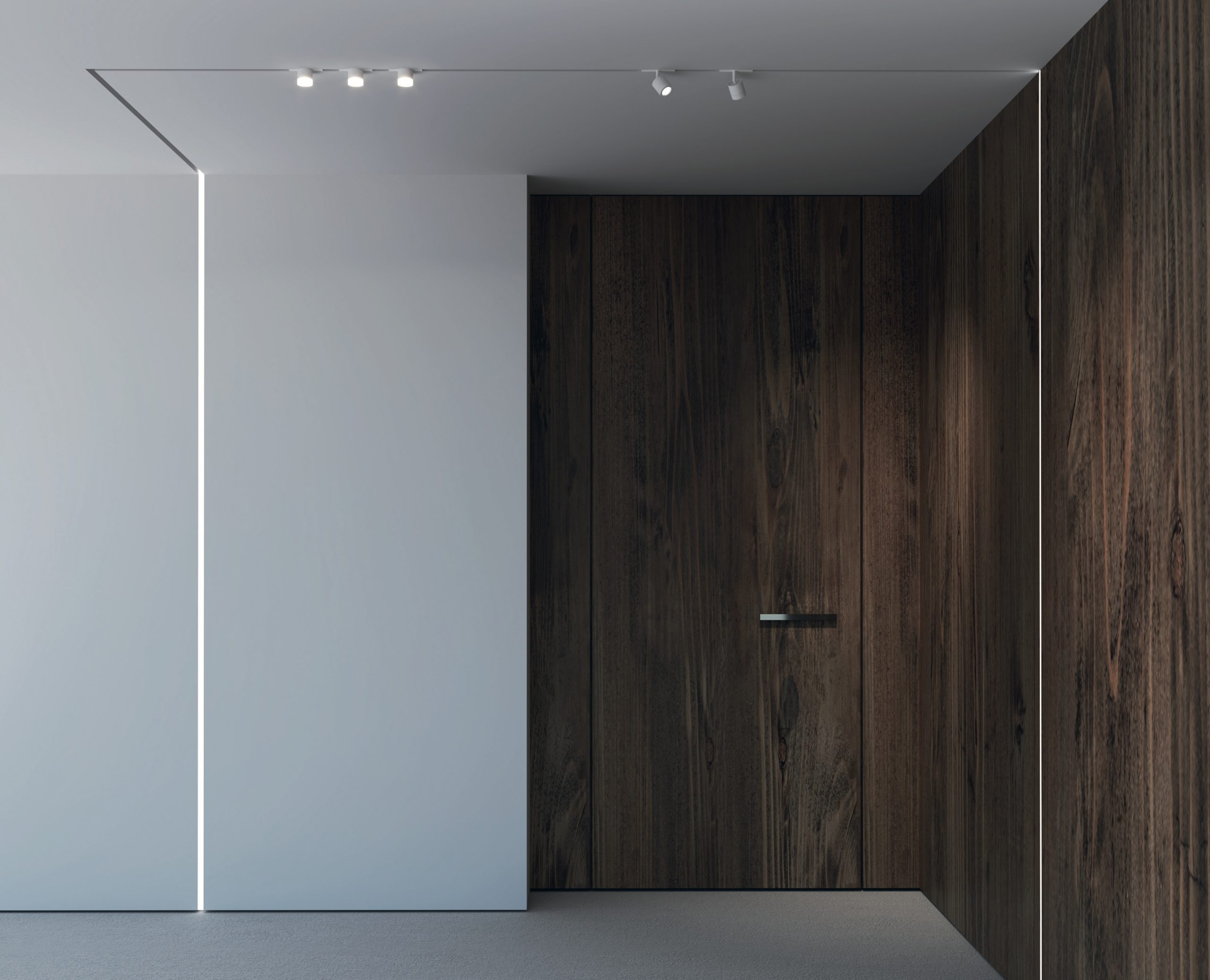

Il binario si installa in superficie attraverso l’attacco diretto 16012.

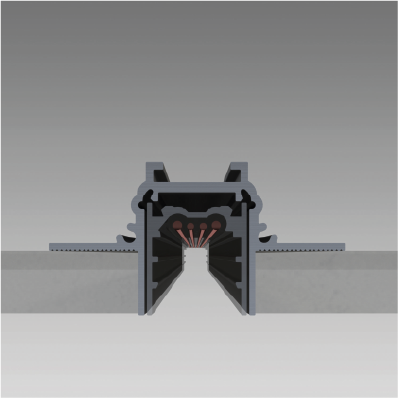

Cassaforme per installazioni a filo parete/soffitto o in posizione arretrata.

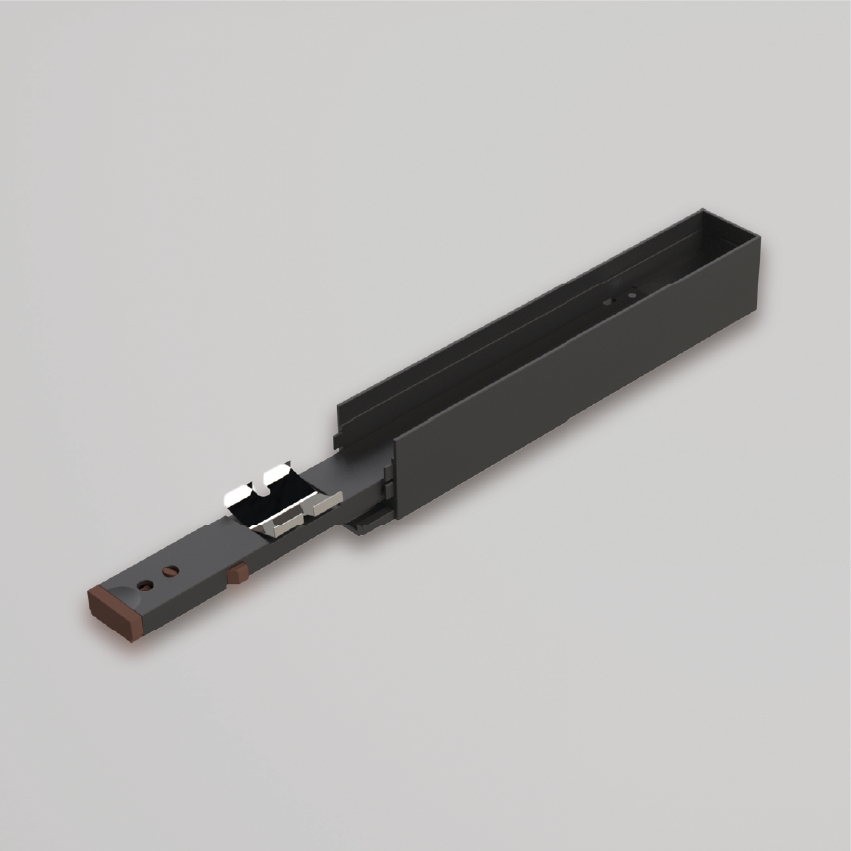

Alimentazione di testa
Alimentazione centrale

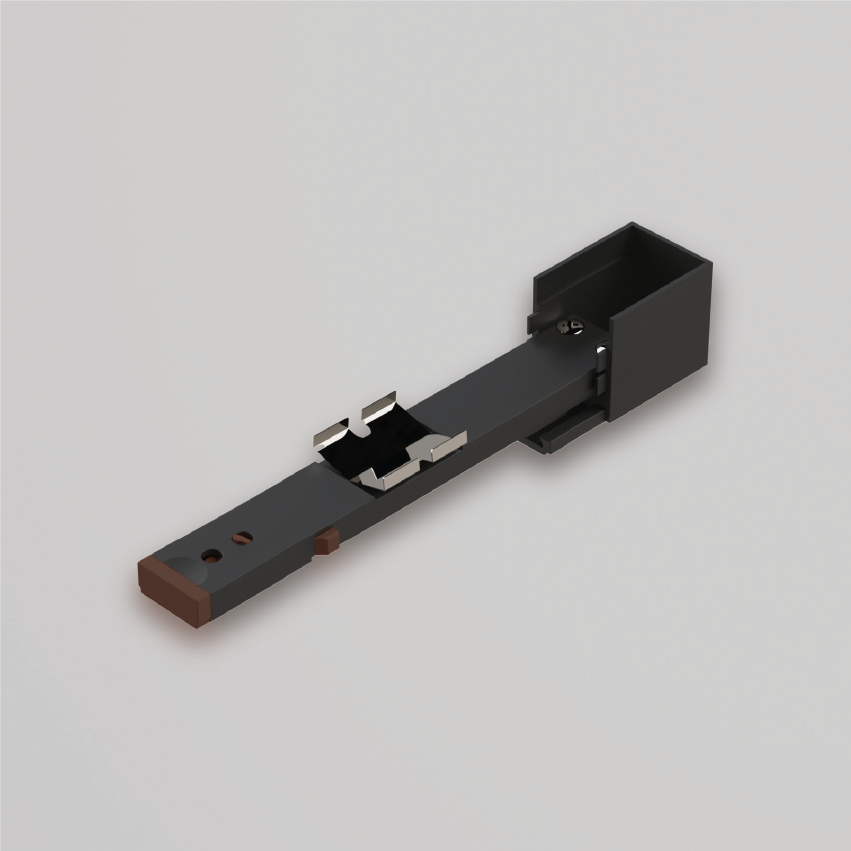

Terminale di chiusura

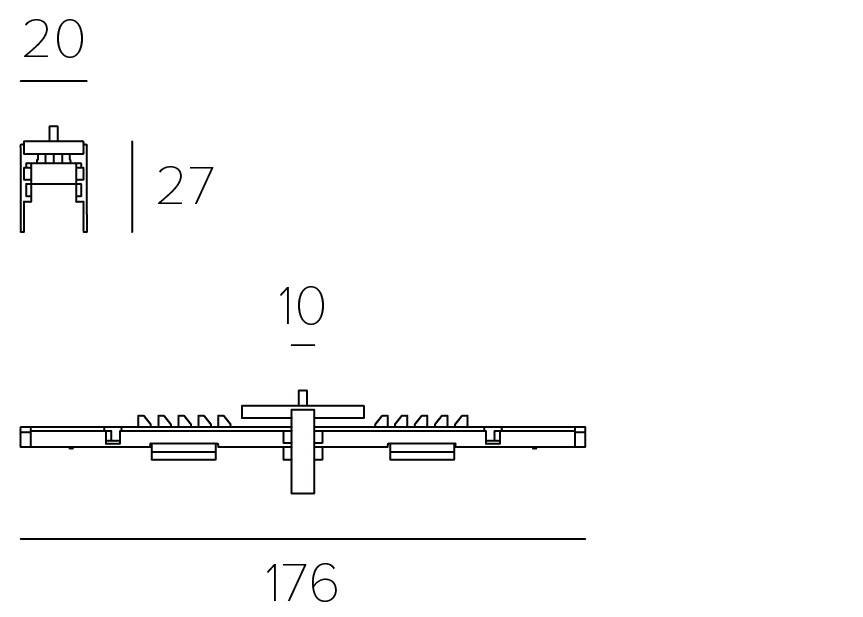

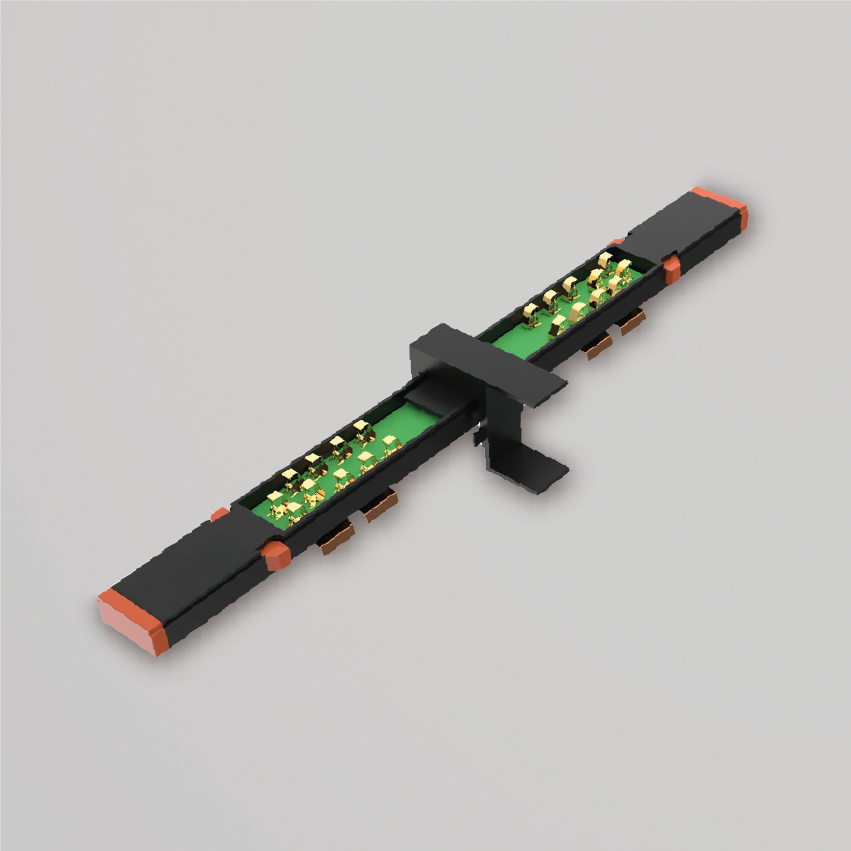

Giunto lineare

16302 Bianco
16502 Nero

16304 Bianco
16504 Nero

16315 Bianco
16515 Nero

16305 Bianco
16505 Nero

Alimentazione di testa, da abbinare ad alimentatore 48V remoto.

Alimentazione di testa, da abbinare ad alimentatore 48V remoto.

Terminale di chiusura realizzato in materiale plastico.

Consente il collegamento meccanico e la connessione elettrica tra due binari.

Download
Download
Download
Download

Kg 0.16

Kg 0.18

Kg 0.10

Kg 0.17

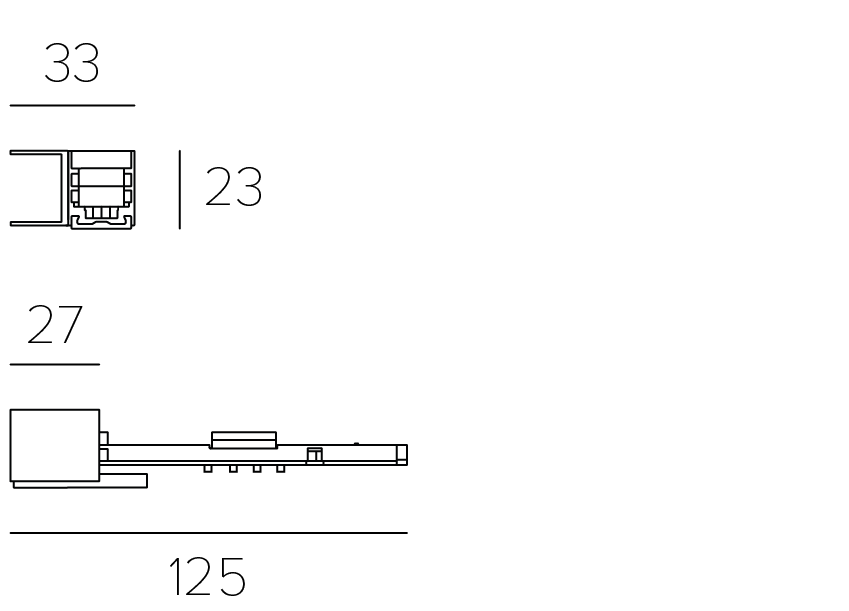

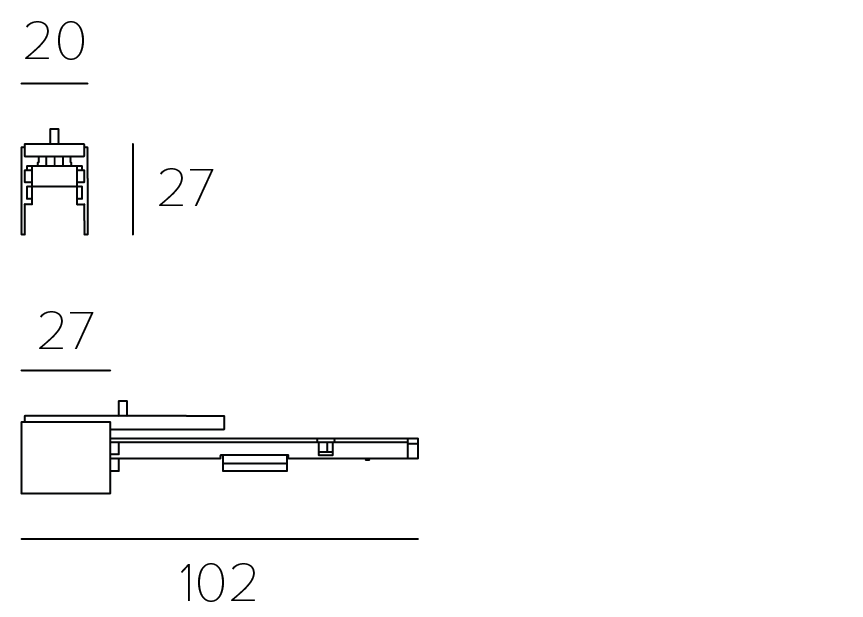

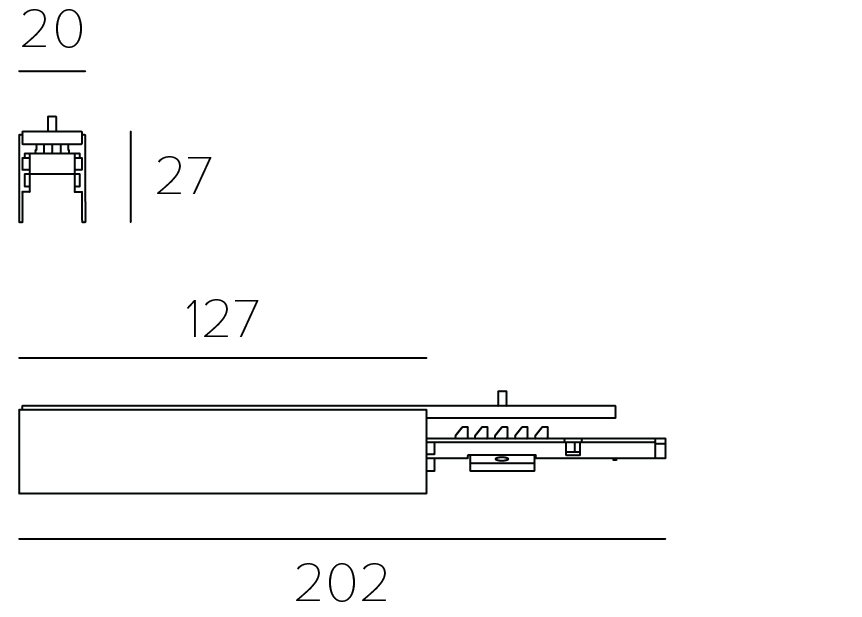

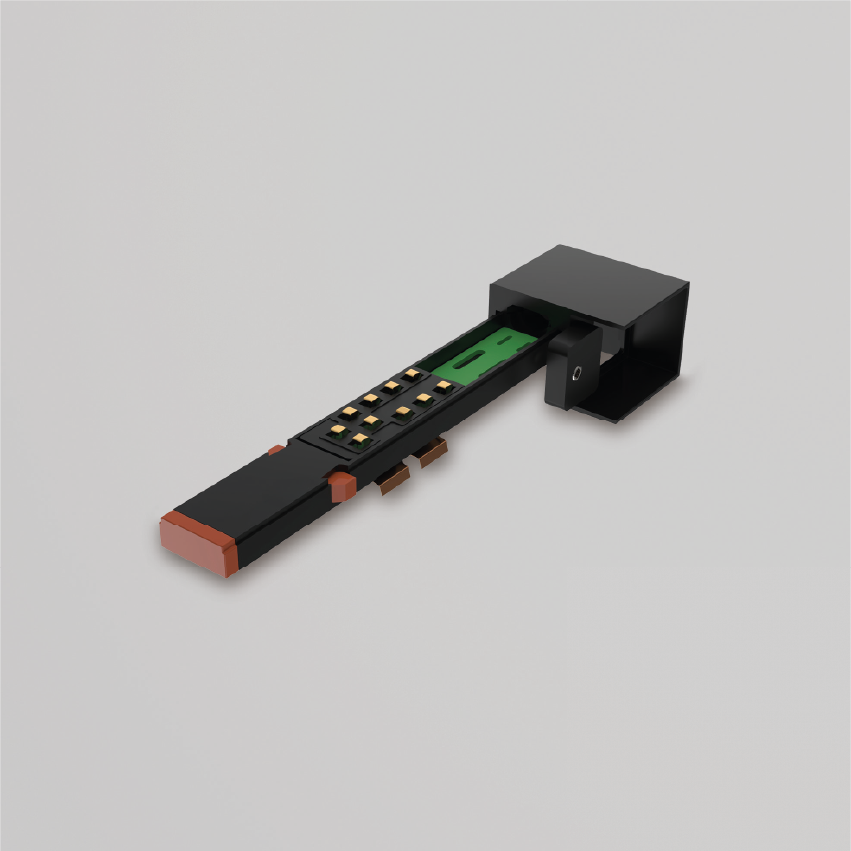

Alimentazione di testa

16302 Bianco
16502 Nero

Alimentazione di testa, da abbinare ad alimentatore 48V remoto.

Download

Kg 0.16

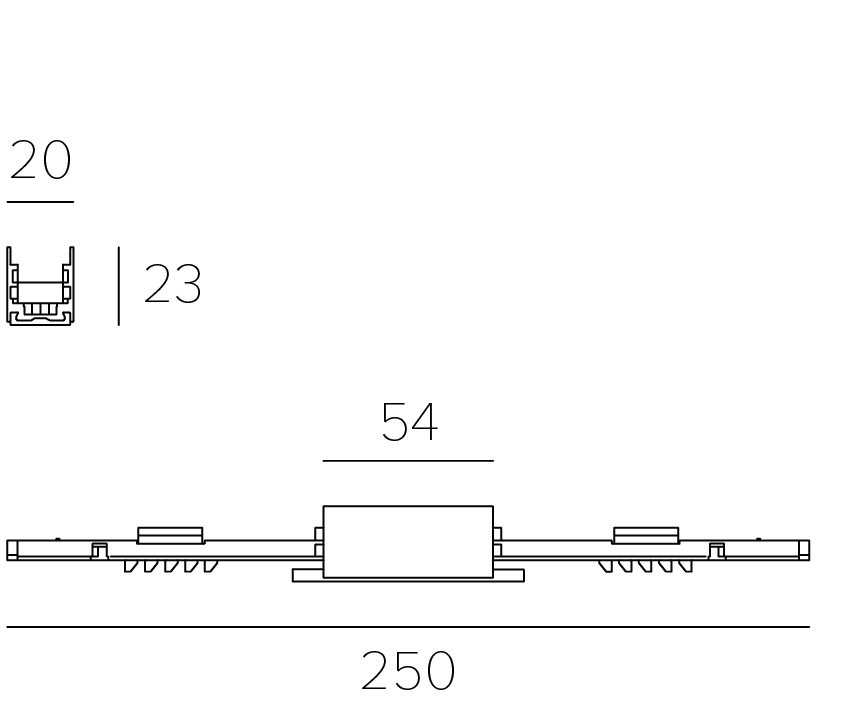

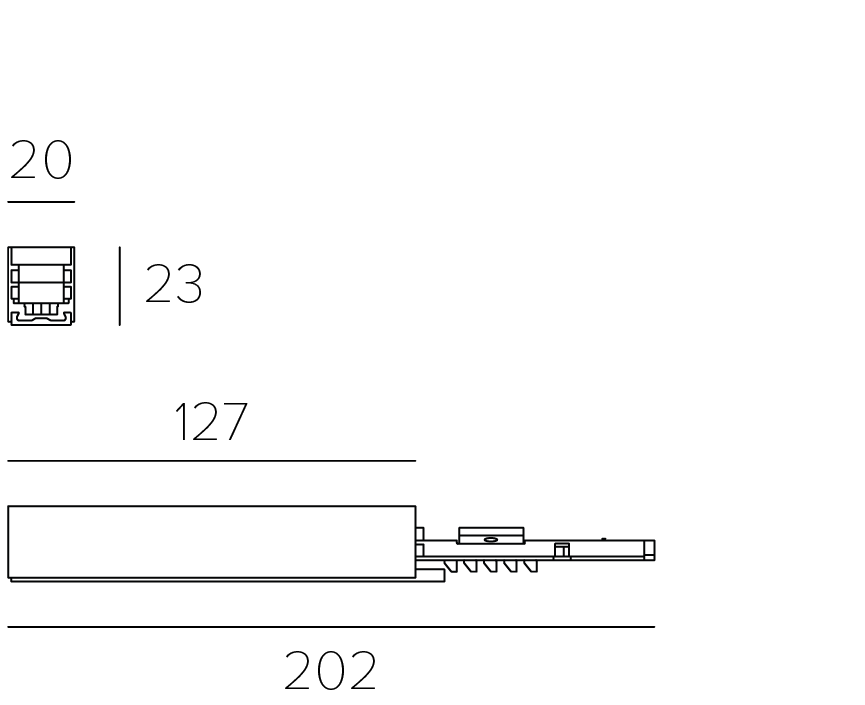

Alimentazione centrale

16304 Bianco
16504 Nero

Alimentazione di testa, da abbinare ad alimentatore 48V remoto.

Download

Kg 0.18

Terminale di chiusura

16315 Bianco
16515 Nero

Terminale di chiusura realizzato in materiale plastico.

Download

Kg 0.10

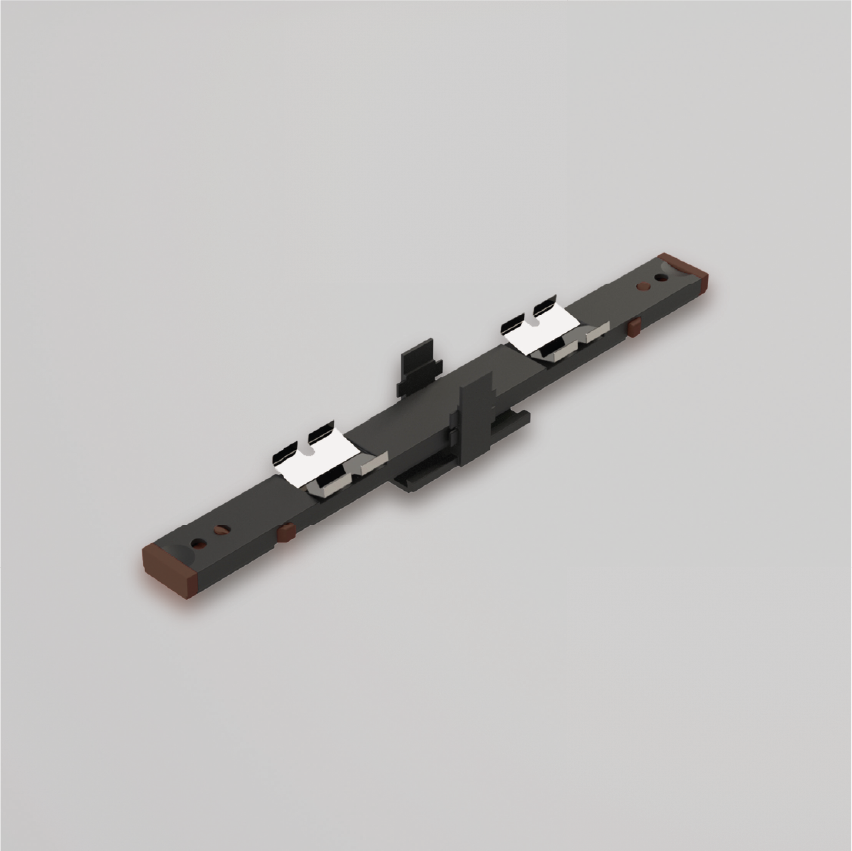

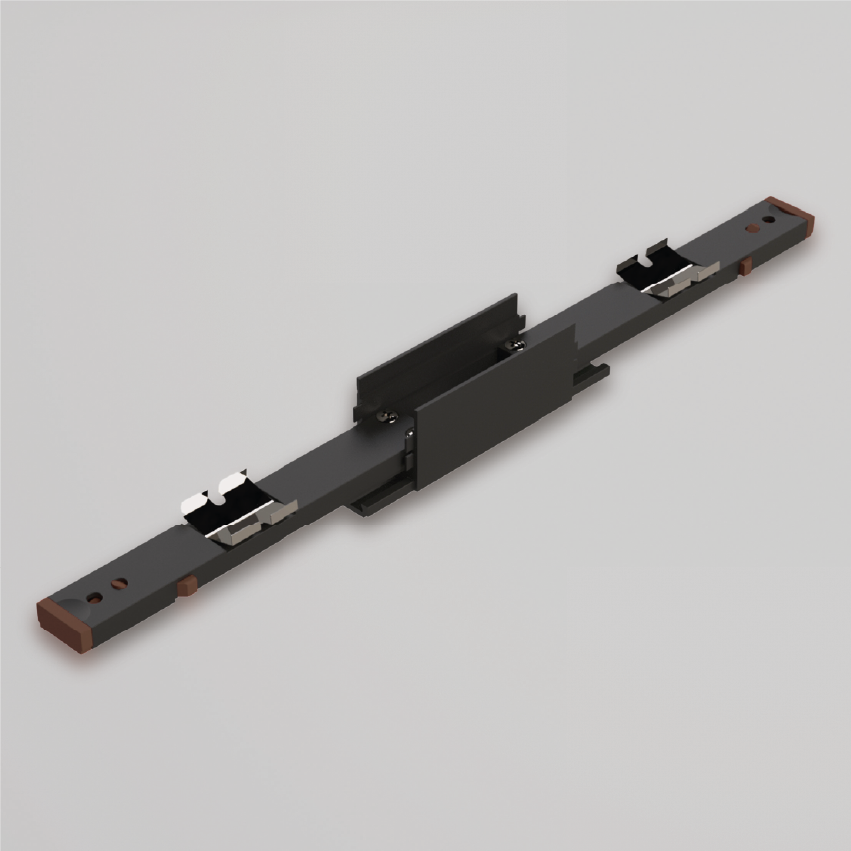

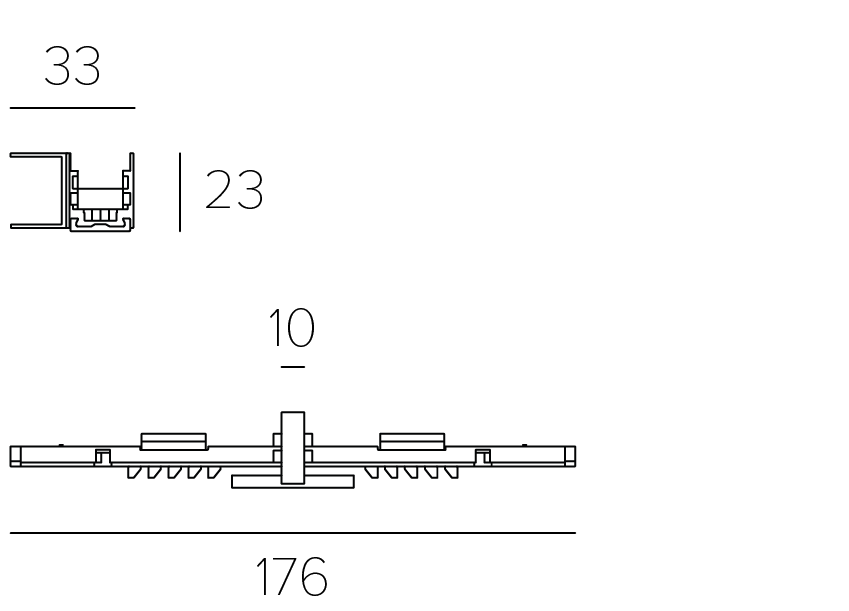

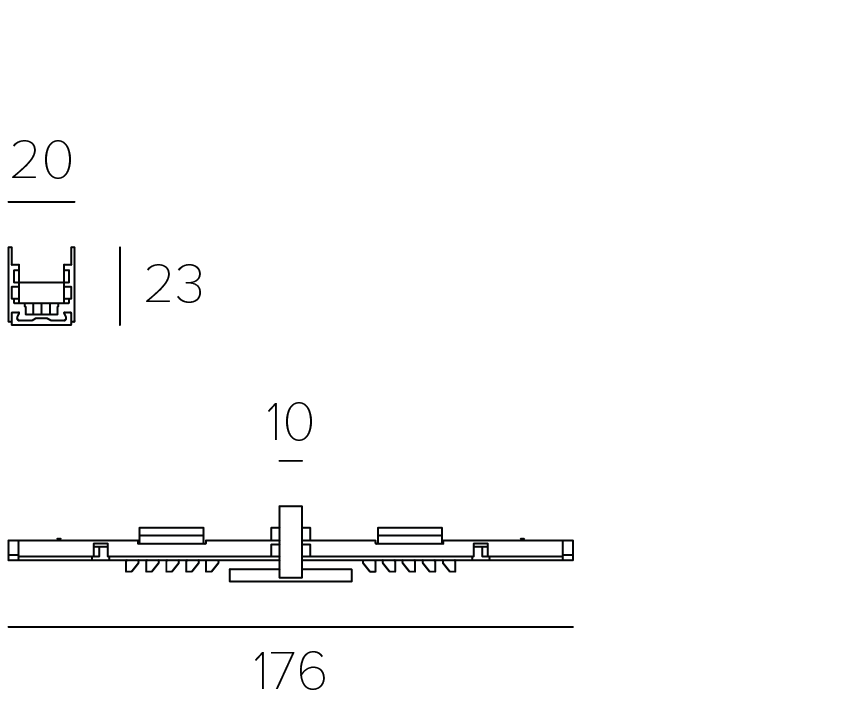

Giunto lineare

16305 Bianco
16505 Nero

Consente il collegamento meccanico e la connessione elettrica tra due binari.

Download

Kg 0.17

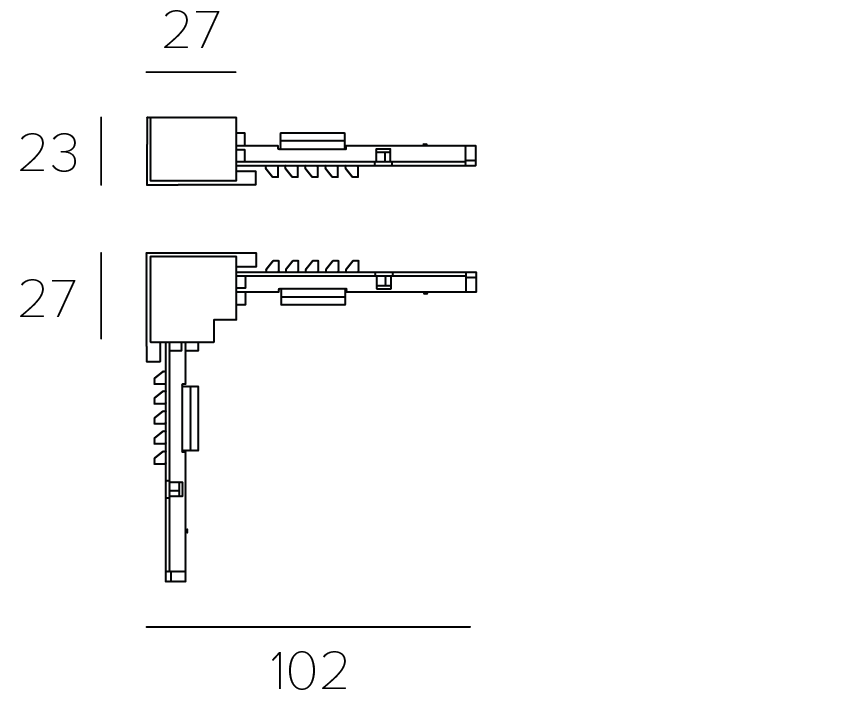

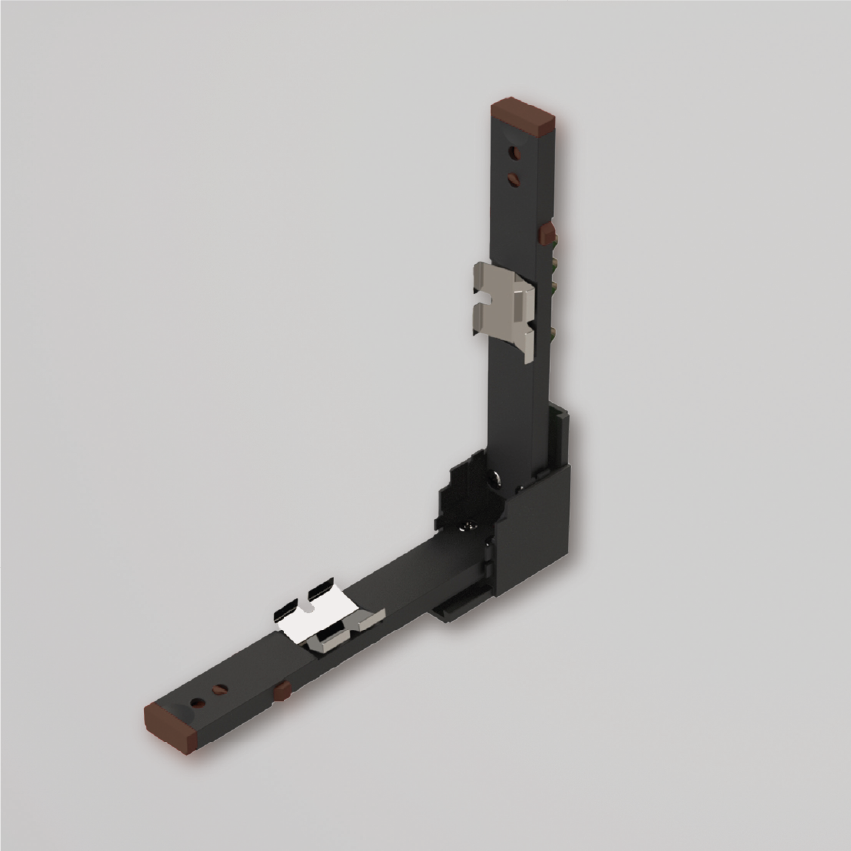

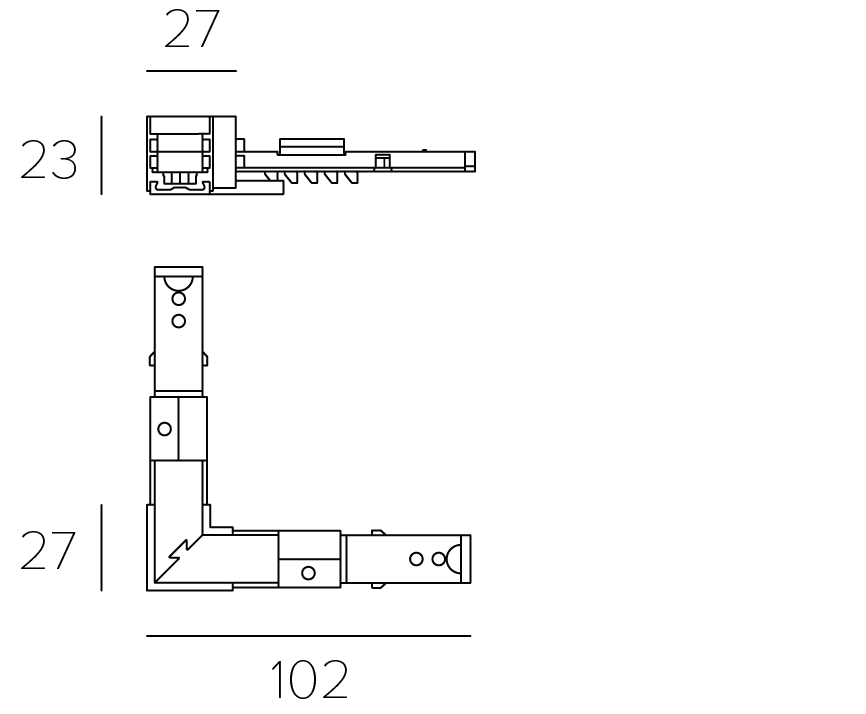

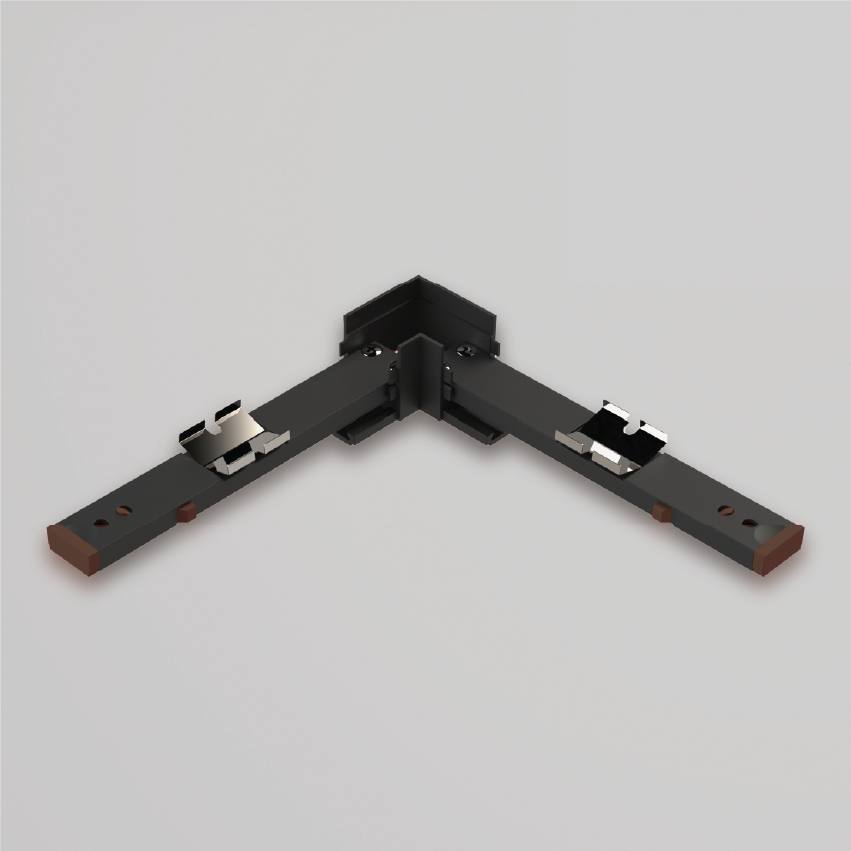

Giunto 90°
Giunto angolare
Giunto a T

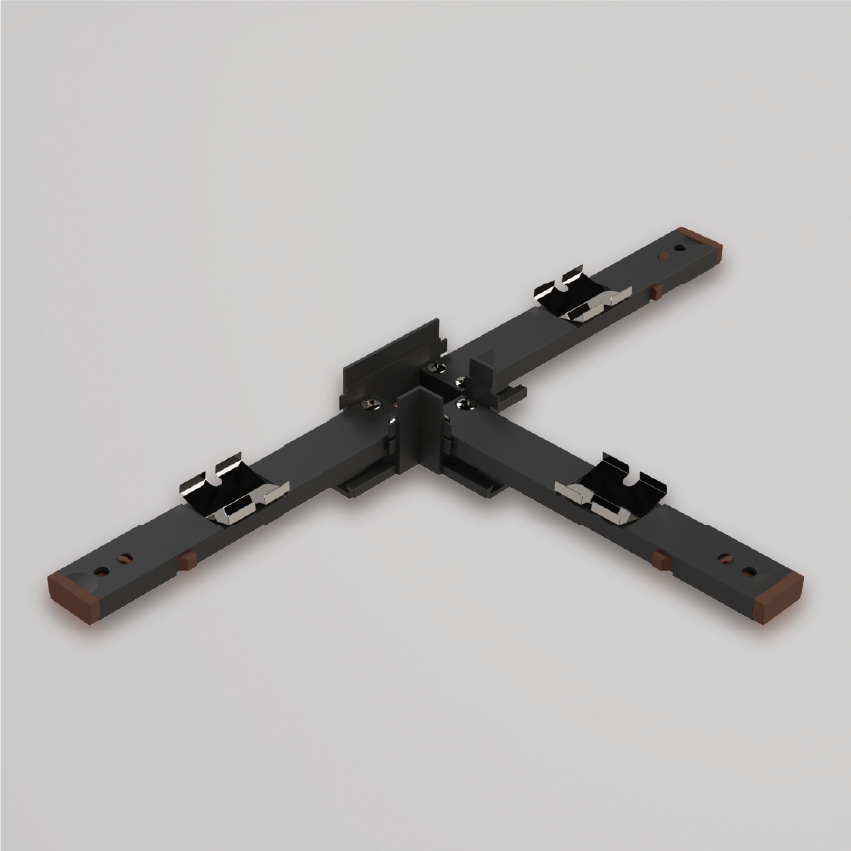

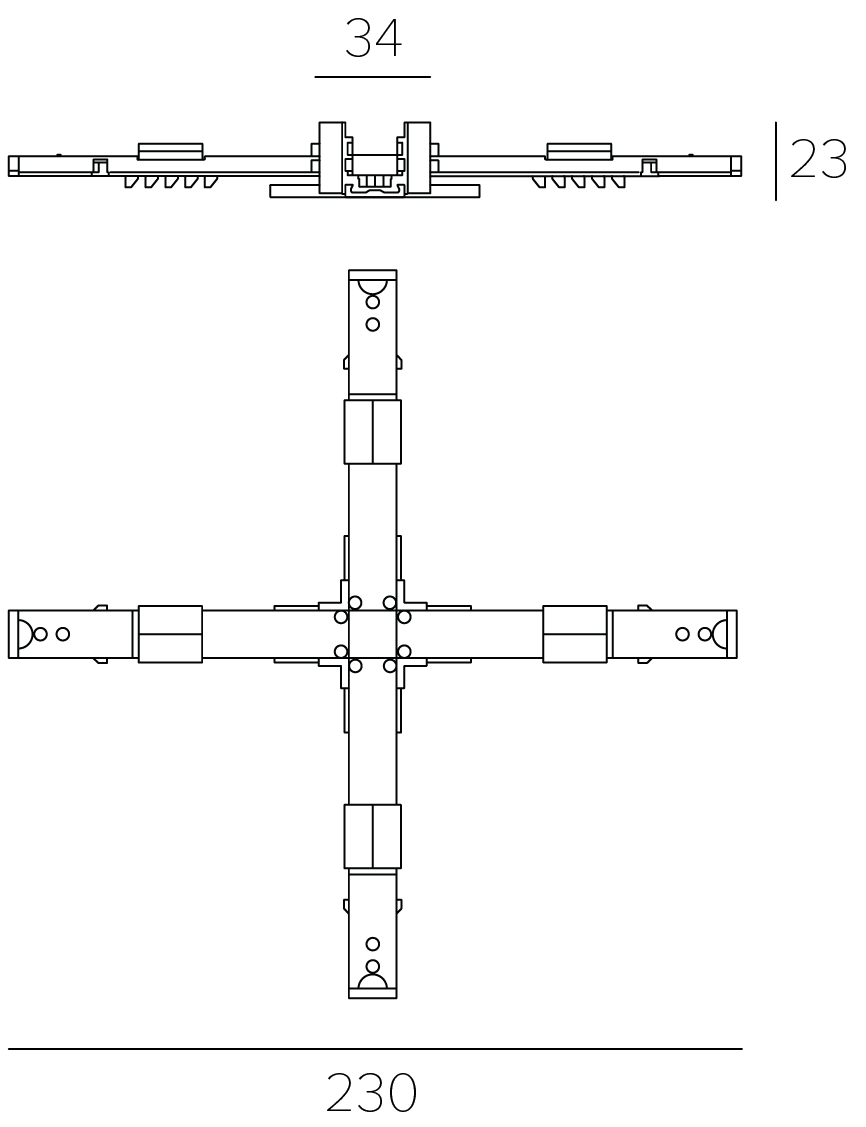

Giunto a croce

16306 Bianco
16506 Nero

16307 Bianco
16507 Nero

16309 Bianco
16509 Nero

16314 Bianco
16514 Nero

Consente il collegamento meccanico e la connessione elettrica tra due binari.

Consente il collegamento meccanico e la connessione elettrica tra due binari.

Consente il collegamento meccanico e la connessione elettrica tra due binari.

Consente il collegamento meccanico e la connessione elettrica tra due binari.

Download
Download
Download
Download

Kg 0.18

Kg 0.18

Kg 0.23

Kg 0.28

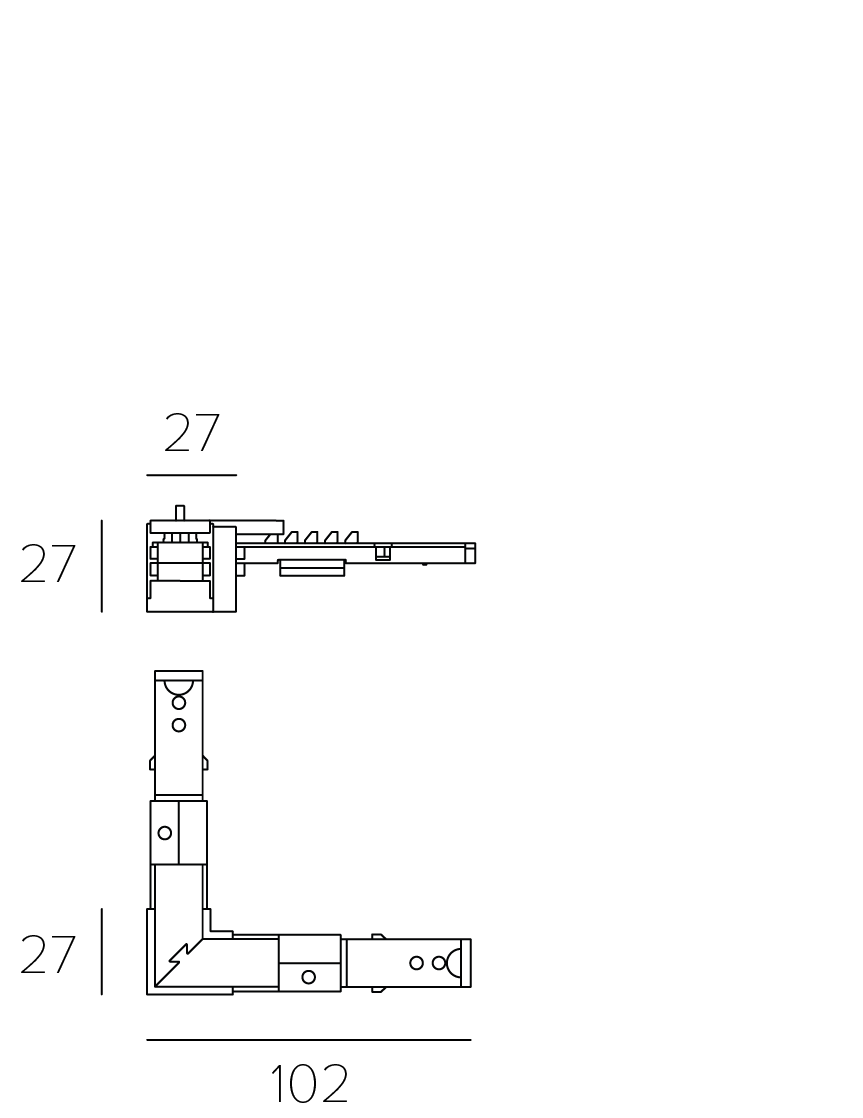

Giunto 90°

16306 Bianco
16506 Nero

Consente il collegamento meccanico e la connessione elettrica tra due binari.

Download

Kg 0.18

Giunto angolare

16307 Bianco
16507 Nero

Consente il collegamento meccanico e la connessione elettrica tra due binari.

Download

Kg 0.18

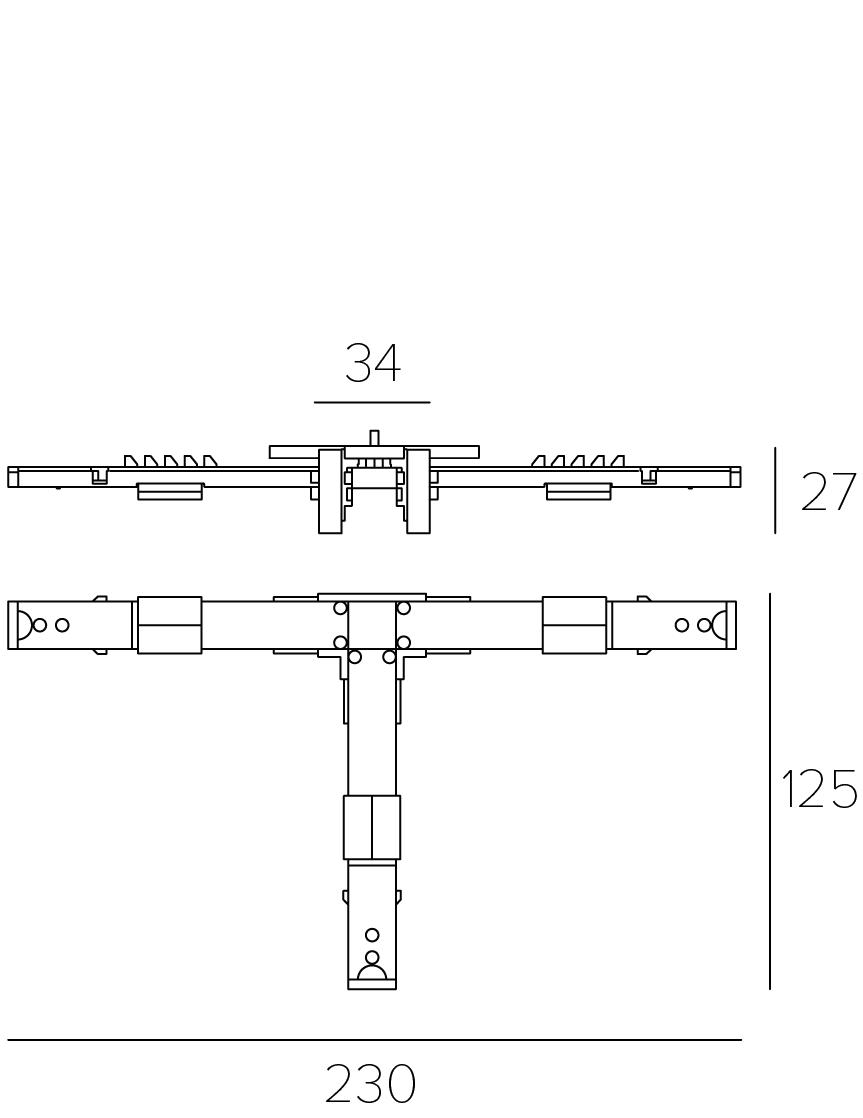

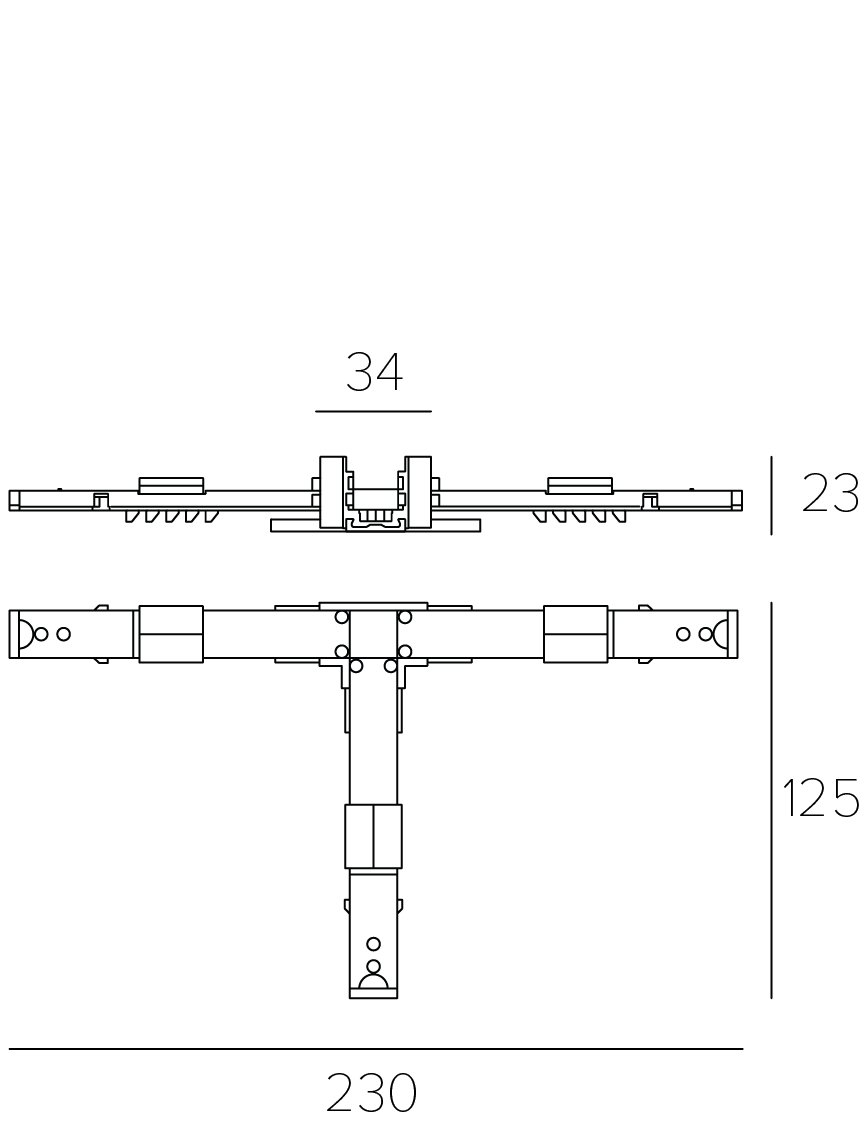

Giunto a T

16309 Bianco
16509 Nero

Consente il collegamento meccanico e la connessione elettrica tra due binari.

Download

Kg 0.23

Giunto a croce

16314 Bianco
16514 Nero

Consente il collegamento meccanico e la connessione elettrica tra due binari.

Download

Kg 0.28

Viavai

MONO RECESSED

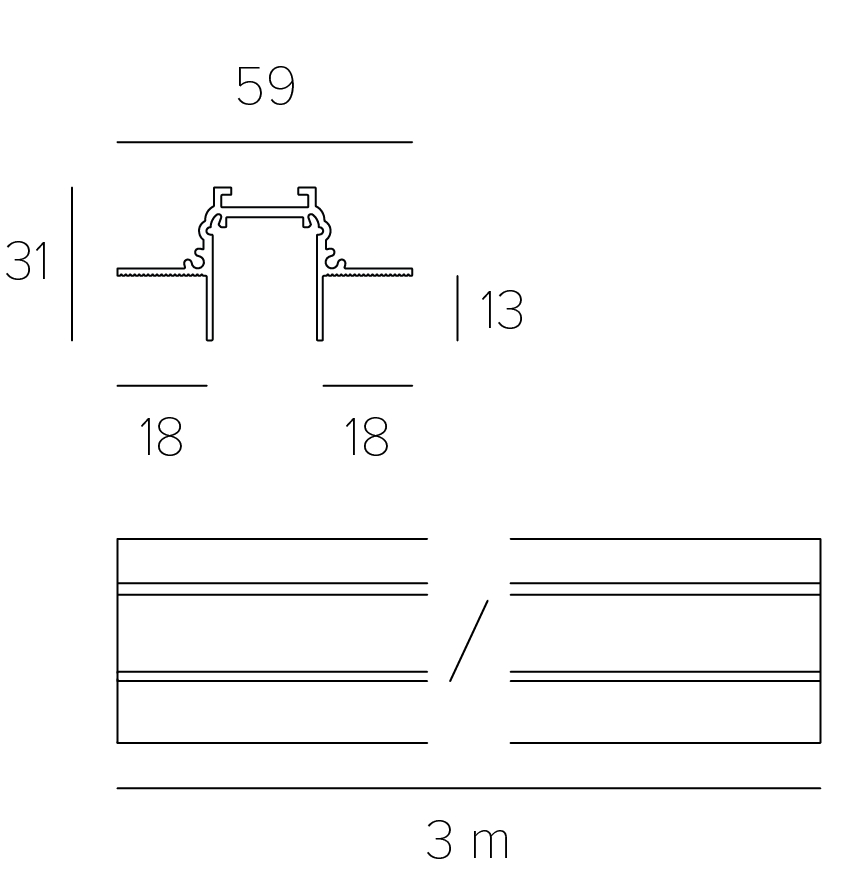

Cassaforma
Cassaforma arretrata

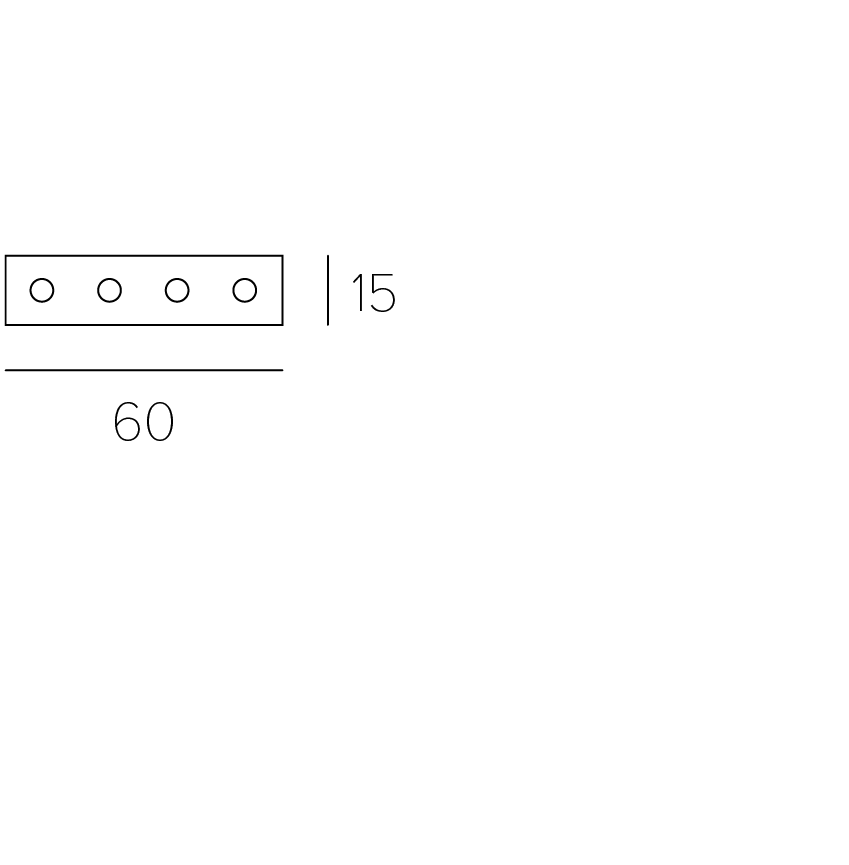

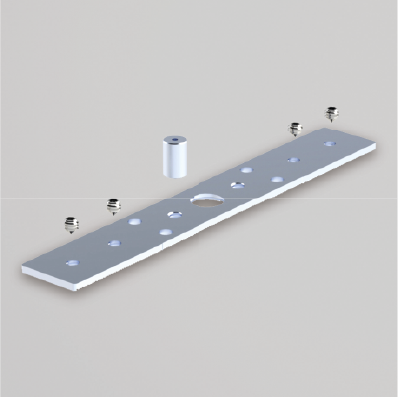

Staffa fissaggio
Staffa per giunzione

16324 Argento
16524 Nero

16325 Argento
16525 Nero

16014 Staffa fissaggio

16029 Lineare

Profilo estruso in alluminio per installazioni in strutture di cartongesso con spessore 10 mm.

Profilo estruso in alluminio per installazioni in strutture di cartongesso con spessore 10 mm.

Staffa di fissaggio necessaria per ancorare il binario alla cassaforma.

Staffa per giunzione lineare tra cassaforme.

Tappo cassaforma
Tappo cassaforma arretrata

16328 Argento
16528 Nero

16329 Argento
16529 Nero

Download
Download
Download
Download

Kg 0.55 / 100 cm

Kg 0.55 / 100 cm

Kg 0.05

Kg 0.10

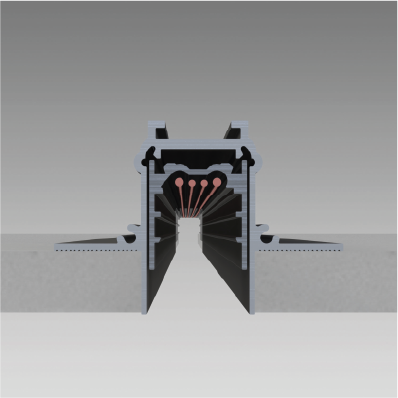

Cassaforma

16324 Argento
16524 Nero

Profilo estruso in alluminio per installazioni in strutture di cartongesso con spessore 10 mm.

Tappo cassaforma

16328 Argento
16528 Nero

Download

Kg 0.55 / 100 cm

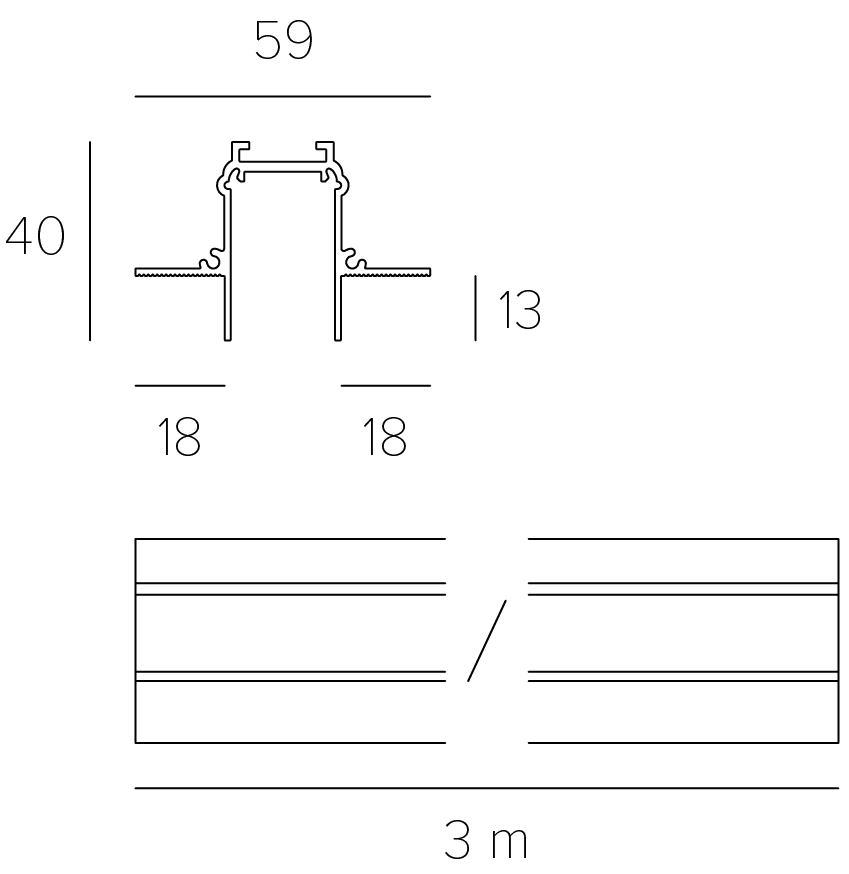

Cassaforma arretrata

16325 Argento
16525 Nero

Profilo estruso in alluminio per installazioni in strutture di cartongesso con spessore 10 mm.

Tappo cassaforma arretrata

16329 Argento
16529 Nero

Download

Kg 0.55 / 100 cm

Staffa fissaggio

16014 Staffa fissaggio

Staffa di fissaggio necessaria per ancorare il binario alla cassaforma.

Download

Kg 0.05

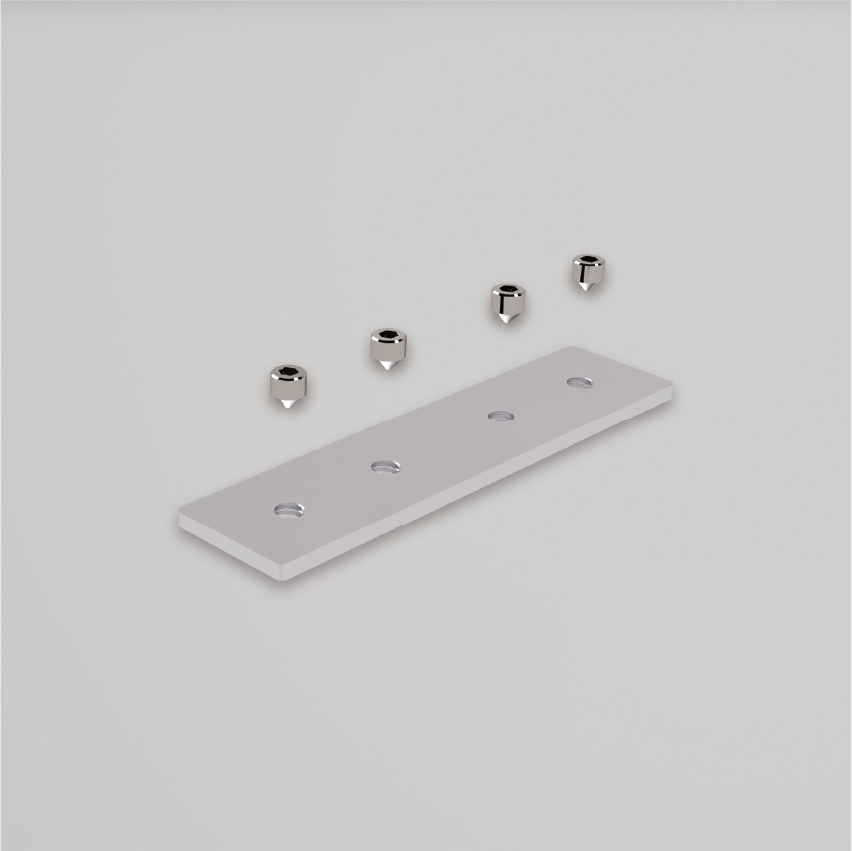

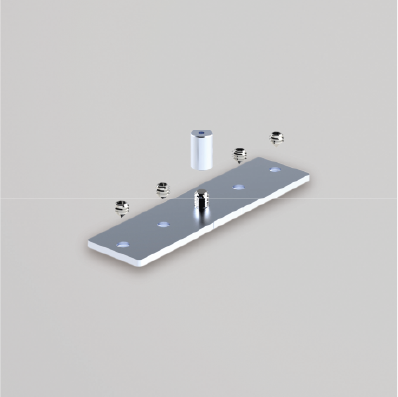

Staffa per giunzione

16029 Lineare

Staffa per giunzione lineare tra cassaforme.

Download

Kg 0.10

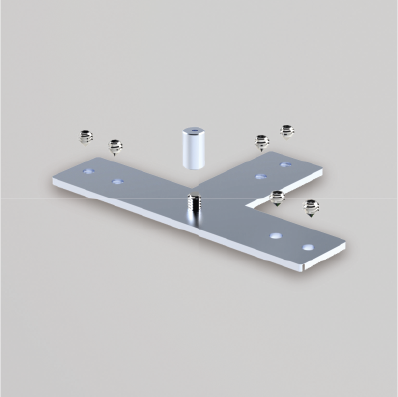

Staffa per giunzione
Staffa per giunzione
Connettore per tubo corrugato
Tubo corrugato

16030 90°

16015 Connettore

16015 Connettore

16016 Tubo

Staffa per giunzione 90° tra cassaforme di tipo.

Staffa per giunzione angolare tra cassaforme.

Il connettore 16015 va utilizzato in abbinamento al tubo corrugato [25 m] 16016.

Il tubo corrugato [25 m] 16016 va utilizzato in abbinamento al connettore 16015. È consigliato per proteggere il cablaggio all’interno delle strutture in cartongesso.

Download
Download
Download
Download

Kg 0.10

Kg 0.10

Kg 0.10

Kg 0.05

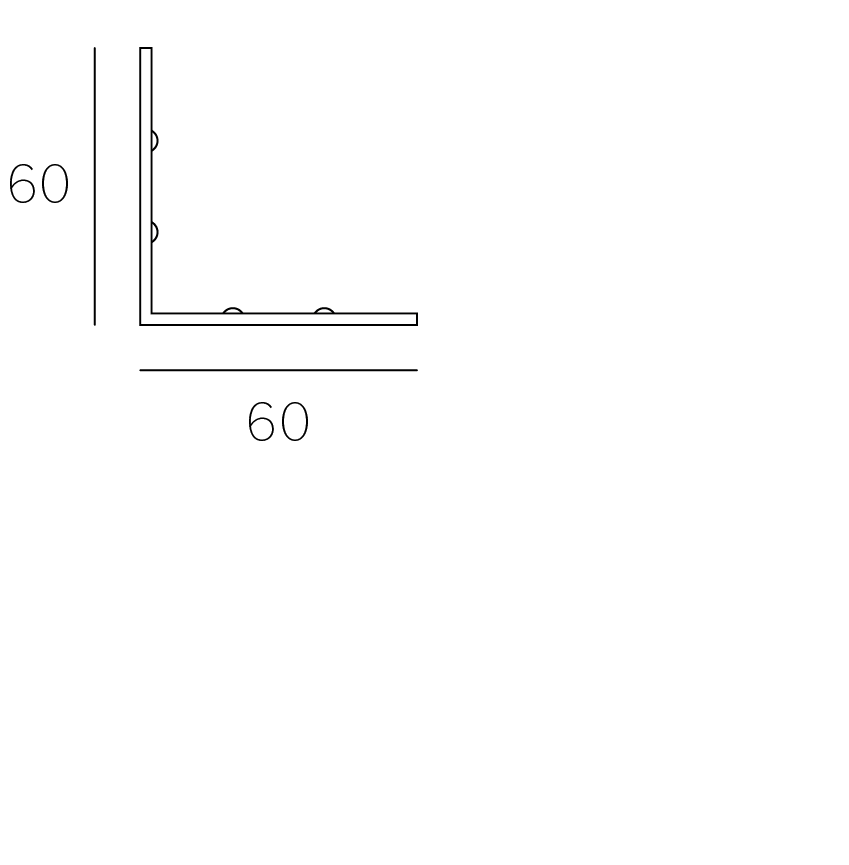

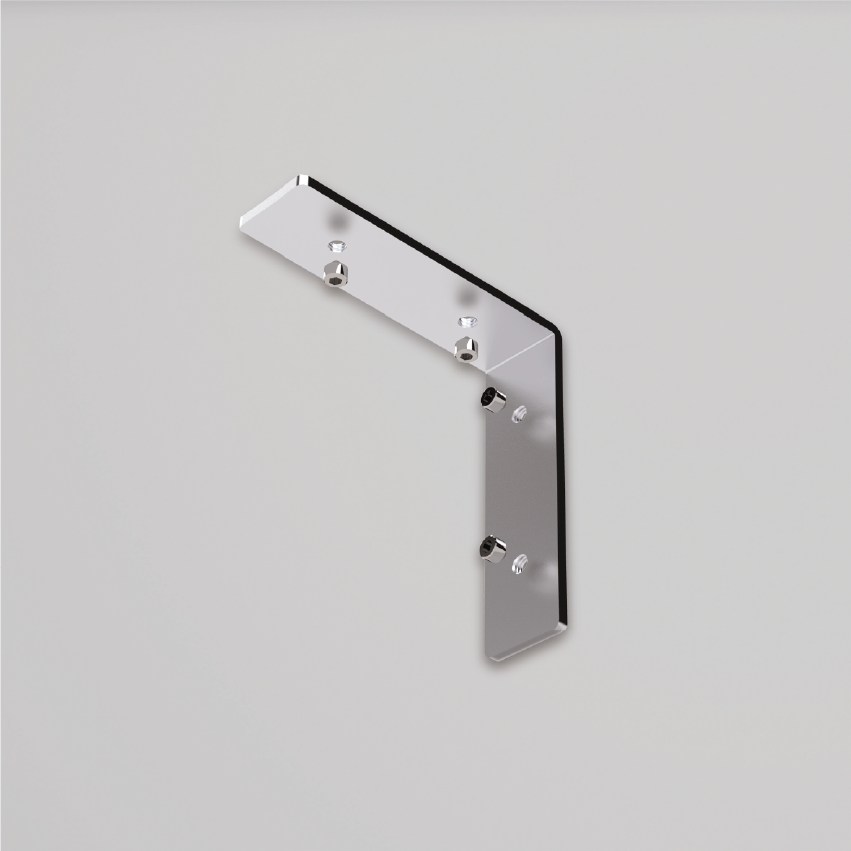

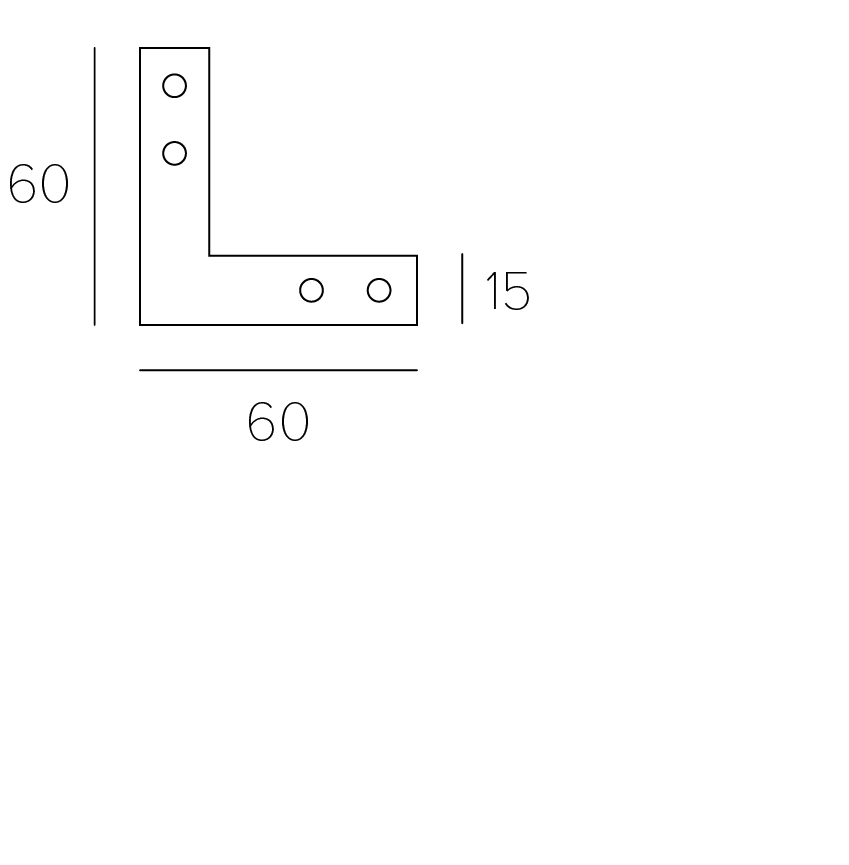

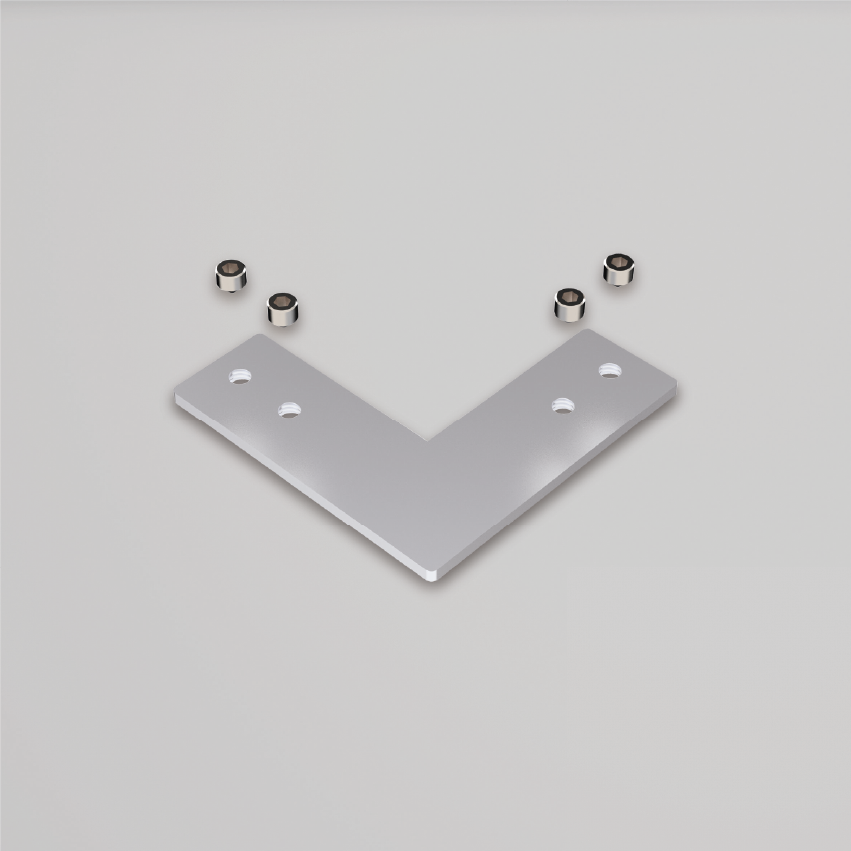

Staffa per giunzione

16030 90°

Staffa per giunzione 90° tra cassaforme di tipo.

Download

Kg 0.10

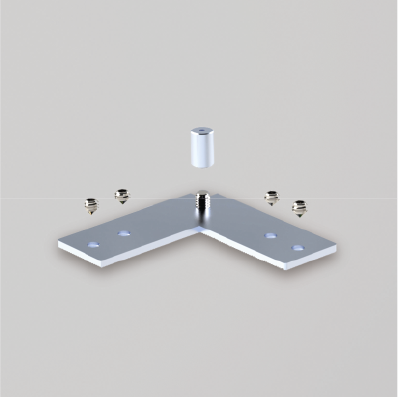

Staffa per giunzione

16015 Connettore

Staffa per giunzione angolare tra cassaforme.

Download

Kg 0.10

Connettore per tubo corrugato

16015 Connettore

Il connettore 16015 va utilizzato in abbinamento al tubo corrugato [25 m] 16016.

Download

Kg 0.10

Tubo corrugato

16016 Tubo

Il tubo corrugato [25 m] 16016 va utilizzato in abbinamento al connettore 16015. È consigliato per proteggere il cablaggio all’interno delle strutture in cartongesso.

Download

Kg 0.05

Viavai

MONO S

Il binario VIAVAI MONO S è realizzato in alluminio estruso e finito con verniciatura epossidica nelle colorazioni bianca e nera. Tagliabile in misura, viene installato a sospensione e consente l’alloggio della strip LED per l’illuminazione indiretta. Portata massima 10A.

Binario sospensione MONO S

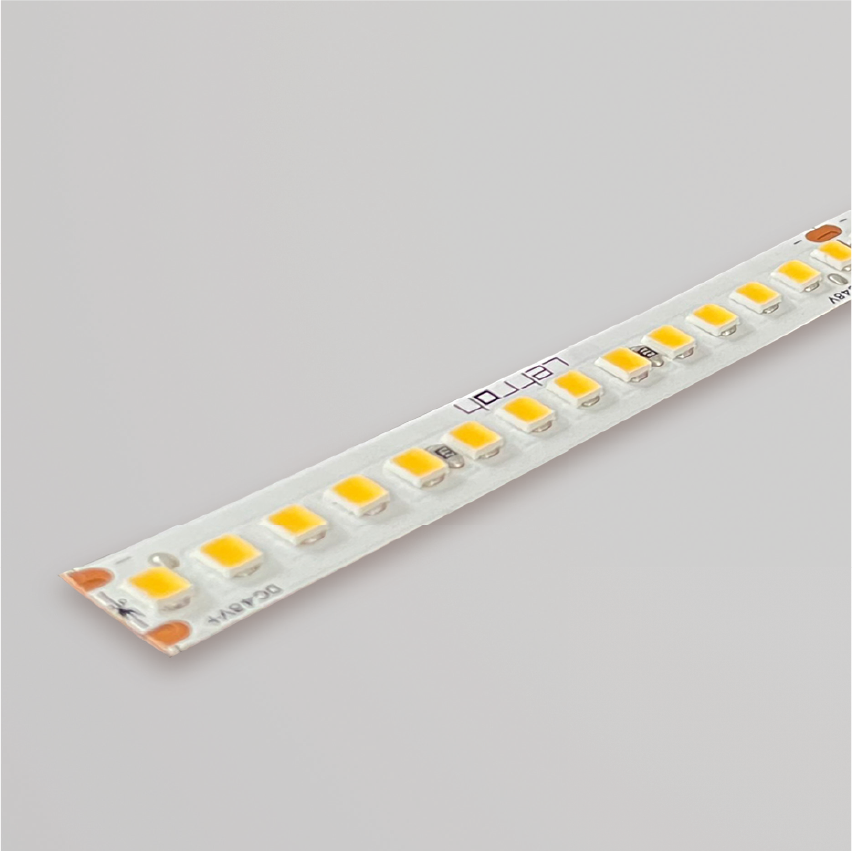

Strip LED
196 LED/m – 13W/m – 48V
Diffusore opale satinato

100 cm

2700K – CRI 80 – 1430 lm/m

16313 Bianco
16513 Nero

40700 5 m
40710 10 m

16132 3 m

200 cm

3000K – CRI 80 – 1510 lm/m

16323 Bianco
16523 Nero

40701 5 m
40711 10 m

300 cm

Cavo LEVEL non incluso

16333 Bianco
16533 Nero

Binario in alluminio estruso, tagliabile in misura. È possibile l’installazione diretta, sospesa e incassata.

Strip LED flessibile e dimmerabile. Fissaggio al cavo mediante biadesivo integrato. Tagliabile in misura ogni 71,5 mm.

Estruso in policarbonato. Da utilizzare in presenza della strip LED per la chiusura del lato superiore del binario

Download
Download
Download

Kg 0.5 / 100 cm

Kg 0.15 / 100 cm

Kg 0.30 / 100 cm

Binario sospensione MONO S

100 cm

16313 Bianco
16513 Nero

200 cm

16323 Bianco
16523 Nero

300 cm

16333 Bianco
16533 Nero

Binario in alluminio estruso, tagliabile in misura. È possibile l’installazione diretta, sospesa e incassata.

Download

Kg 0.5 / 100 cm

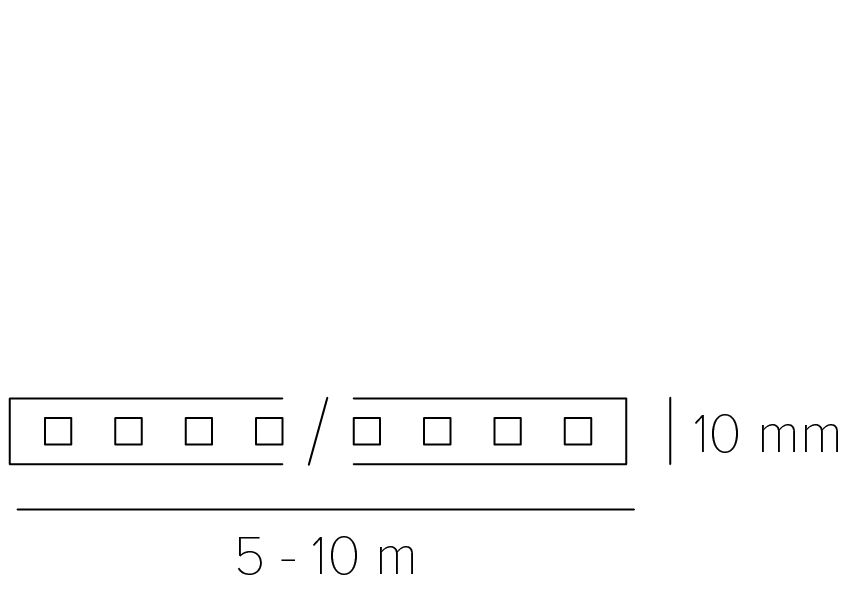

Strip LED
196 LED/m – 13W/m – 48V

2700K – CRI 80 – 1430 lm/m

40700 5 m
40710 10 m

3000K – CRI 80 – 1510 lm/m

40701 5 m
40711 10 m

Cavo LEVEL non incluso

Strip LED flessibile e dimmerabile. Fissaggio al cavo mediante biadesivo integrato. Tagliabile in misura ogni 71,5 mm.

Download

Kg 0.15 / 100 cm

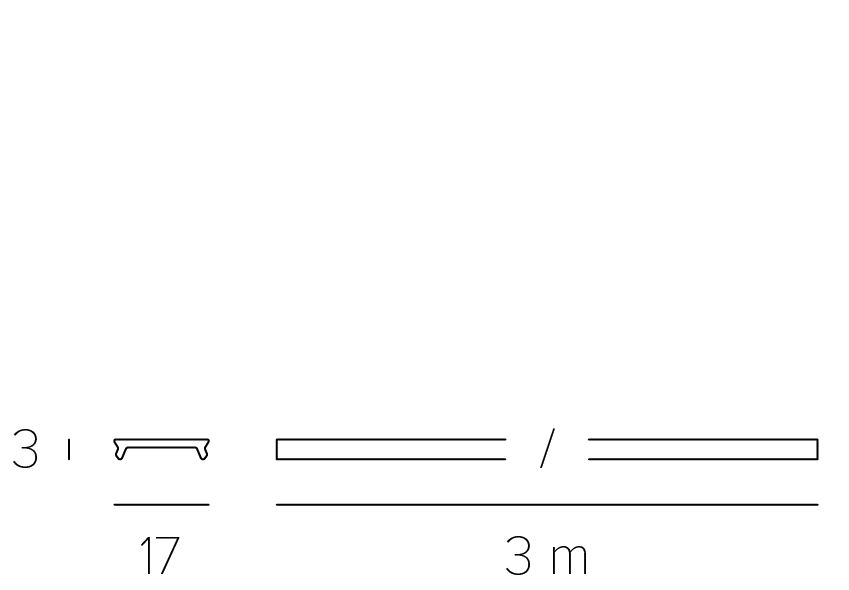

Diffusore opale satinato

16132 3 m

Estruso in policarbonato. Da utilizzare in presenza della strip LED per la chiusura del lato superiore del binario

Download

Kg 0.30 / 100 cm

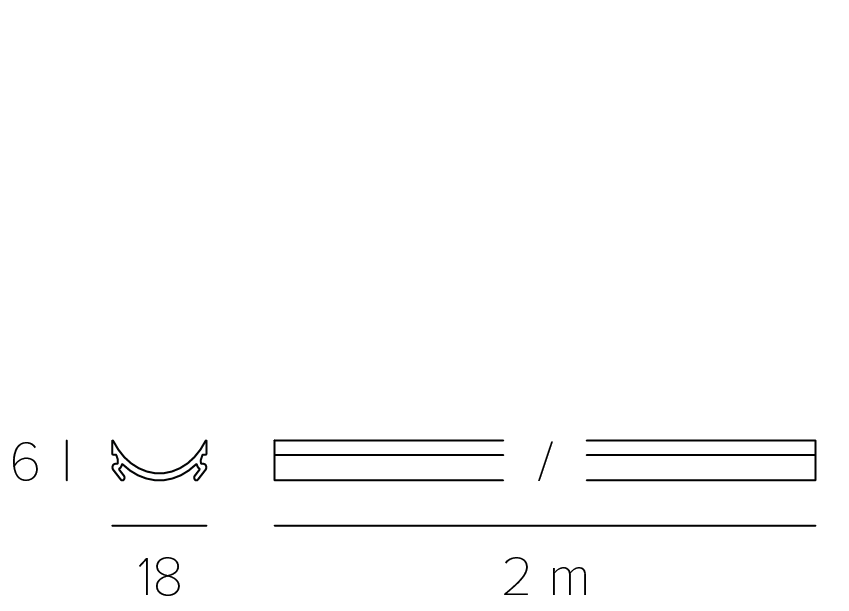

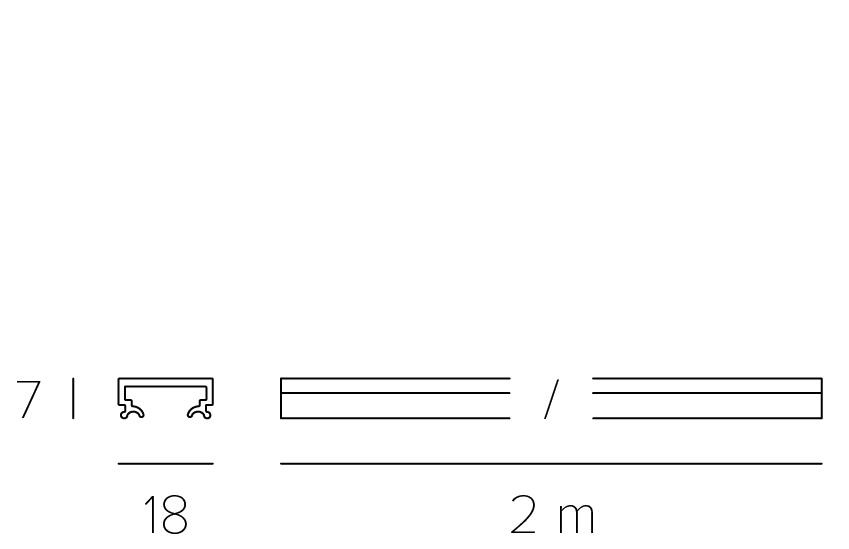

Profilo di chiusura interno

16316 Bianco
16516 Nero

Estrusi in policarbonato, disponibili nella versione a filo del binario e nella versione interna.

Download

Kg 0.30 / 100 cm

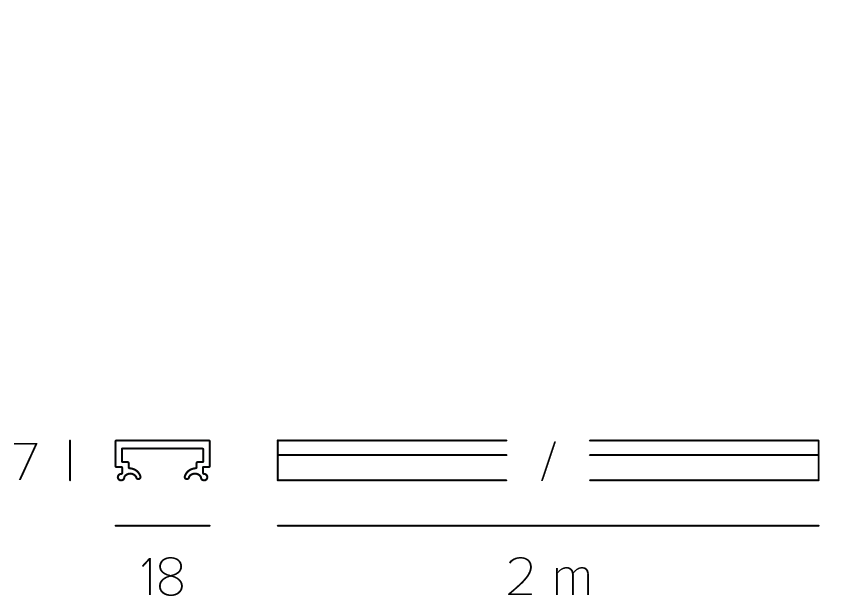

Profilo di chiusura

16317 Bianco
16517 Nero

Estrusi in policarbonato, disponibili nella versione a filo del binario e nella versione interna.

Download

Kg 0.30 / 100 cm

Profilo di chiusura interno

16316 Bianco
16516 Nero

Estrusi in policarbonato, disponibili nella versione a filo del binario e nella versione interna.

Download

Kg 0.30 / 100 cm

Profilo di chiusura

16317 Bianco
16517 Nero

Estrusi in policarbonato, disponibili nella versione a filo del binario e nella versione interna.

Download

Kg 0.30 / 100 cm

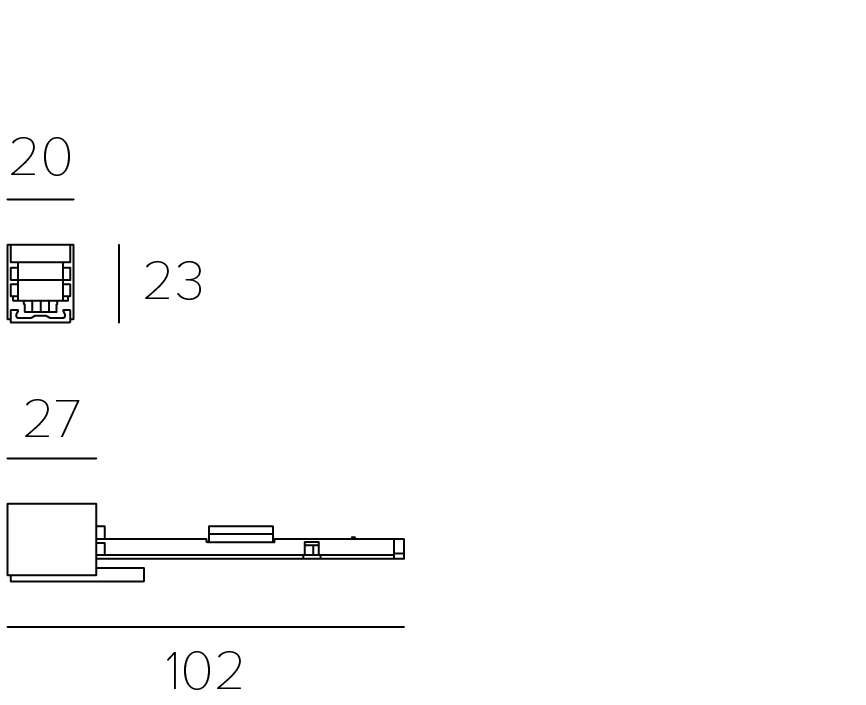

Alimentazione di testa
Terminale di chiusura

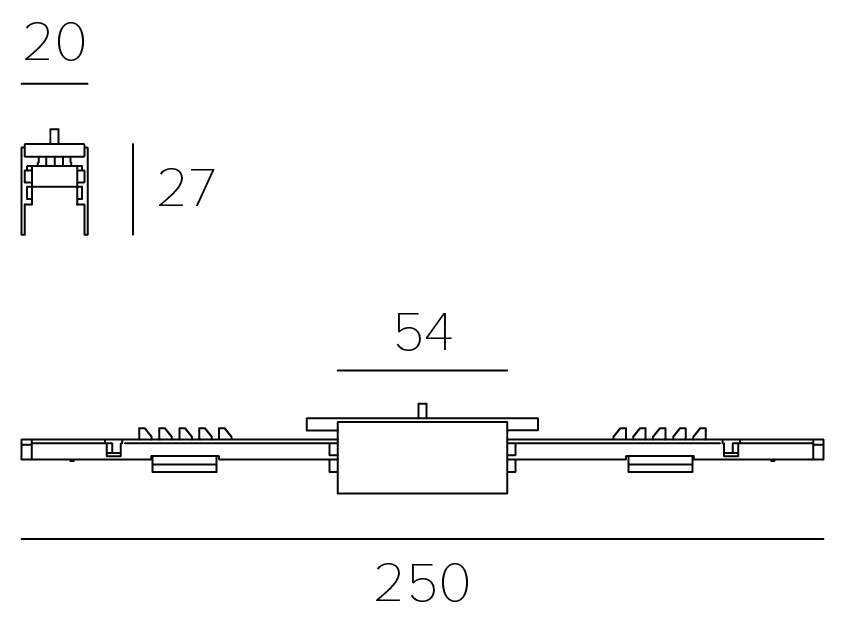

Alimentazione centrale
Giunto lineare

16355 Bianco
16555 Nero

16360 Bianco
16560 Nero

16354 Bianco
16554 Nero

16356 Bianco
16556 Nero

Opzionale

Opzionale

16370 Bianco
16570 Nero

16370 Bianco
16570 Nero

Cablaggio di alimentazione 250 cm. Include rosone di collegamento.

Cablaggio di alimentazione 250 cm. Include rosone di collegamento.

Alimentazione di testa, da abbinare ad alimentatore 48V remoto. Include kit di fissaggio a sospensione [200 cm].

Terminale di chiusura realizzato in materiale plastico. Include kit di fissaggio a sospensione [200 cm].

Alimentazione centrale, da abbinare ad alimentatore 48V remoto. Include kit di fissaggio a sospensione [200 cm].

Consente il collegamento meccanico e la connessione elettrica tra due binari. Include kit di fissaggio a sospensione [200 cm].

Download
Download
Download
Download

Kg 0.26

Kg 0.20

Kg 0.28

Kg 0.27

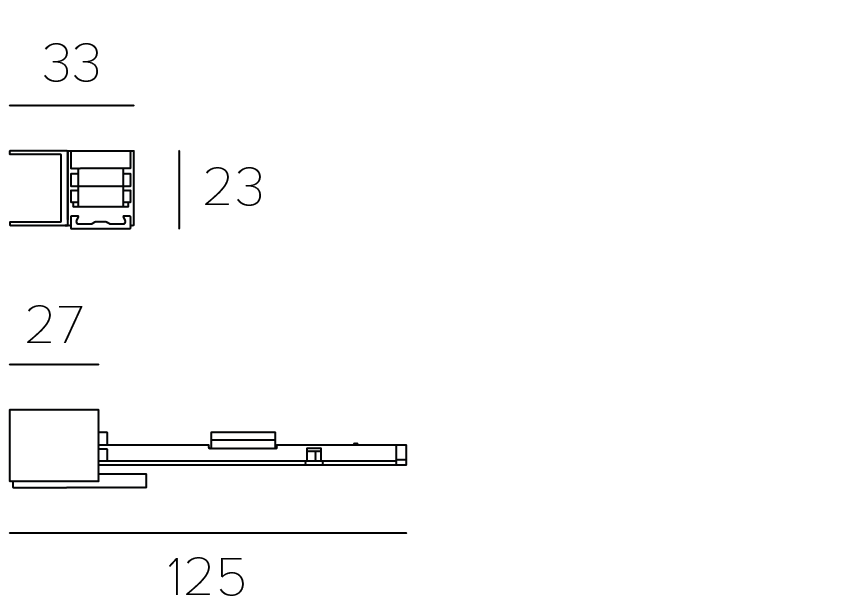

Alimentazione di testa

16355 Bianco
16555 Nero

Opzionale

16370 Bianco
16570 Nero

Cablaggio di alimentazione 250 cm. Include rosone di collegamento.

Alimentazione di testa, da abbinare ad alimentatore 48V remoto. Include kit di fissaggio a sospensione [200 cm].

Download

Kg 0.26

Terminale di chiusura

16360 Bianco
16560 Nero

Terminale di chiusura realizzato in materiale plastico. Include kit di fissaggio a sospensione [200 cm].

Download

Kg 0.20

Alimentazione centrale

16354 Bianco
16554 Nero

Opzionale

16370 Bianco
16570 Nero

Cablaggio di alimentazione 250 cm. Include rosone di collegamento.

Alimentazione centrale, da abbinare ad alimentatore 48V remoto. Include kit di fissaggio a sospensione [200 cm].

Download

Kg 0.28

Giunto lineare

16356 Bianco
16556 Nero

Consente il collegamento meccanico e la connessione elettrica tra due binari. Include kit di fissaggio a sospensione [200 cm].

Download

Kg 0.27

Giunto 90°
Giunto a T
Giunto a croce
Kit di fissaggio a sospensione

16357 Bianco
16557 Nero

16358 Bianco
16558 Nero

16359 Bianco
16559 Nero

16017 2 m

Consente il collegamento meccanico e la connessione elettrica tra due binari. Include kit di fissaggio a sospensione [200 cm].

Consente il collegamento meccanico e la connessione elettrica tra tre binari. Include kit di fissaggio a sospensione [200 cm].

Consente il collegamento meccanico e la connessione elettrica tra quattro binari. Include kit di fissaggio a sospensione [200 cm].

Da utilizzare a completamento dell’installazione, in aggiunta agli accessori che lo includono di serie [200 cm].

Download
Download
Download
Download

Kg 0.28

Kg 0.33

Kg 0.38

Kg 0.10

Giunto 90°

16357 Bianco
16557 Nero

Consente il collegamento meccanico e la connessione elettrica tra due binari. Include kit di fissaggio a sospensione [200 cm].

Download

Kg 0.28

Giunto a T

16358 Bianco
16558 Nero

Consente il collegamento meccanico e la connessione elettrica tra tre binari. Include kit di fissaggio a sospensione [200 cm].

Download

Kg 0.33

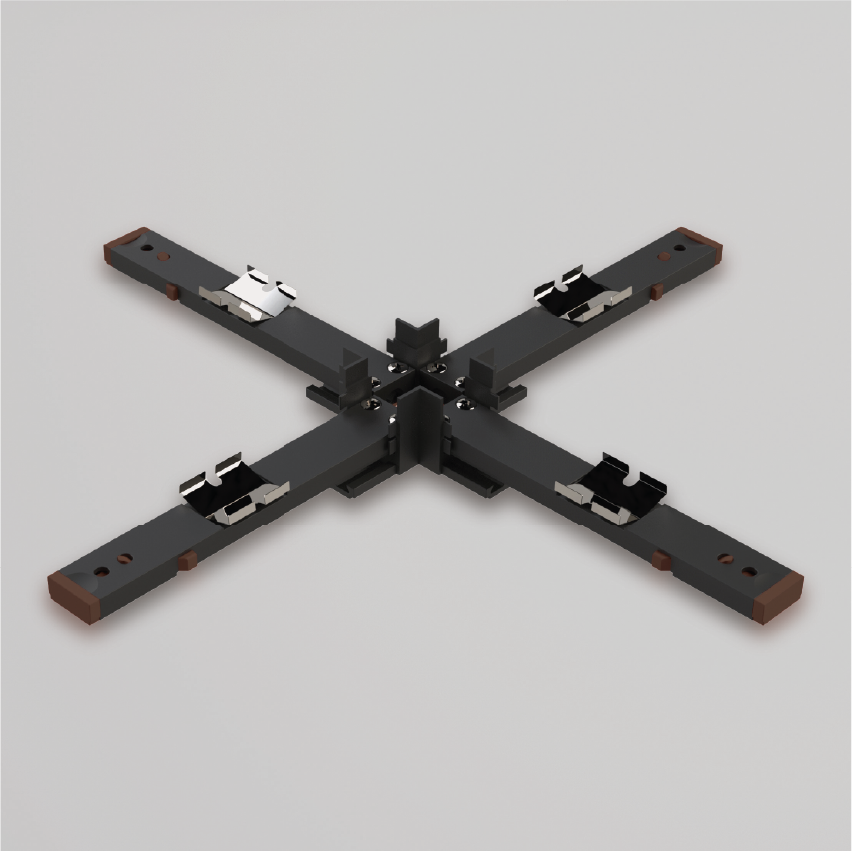

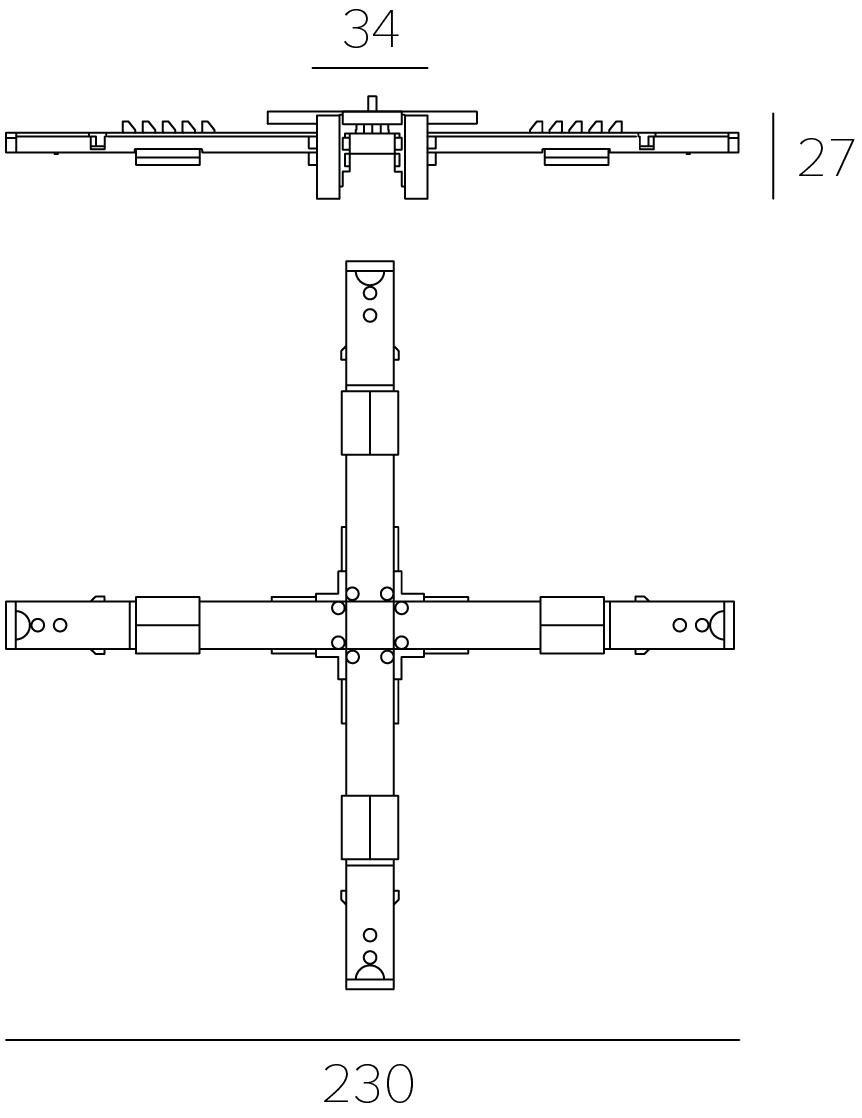

Giunto a croce

16359 Bianco
16559 Nero

Consente il collegamento meccanico e la connessione elettrica tra quattro binari. Include kit di fissaggio a sospensione [200 cm].

Download

Kg 0.38

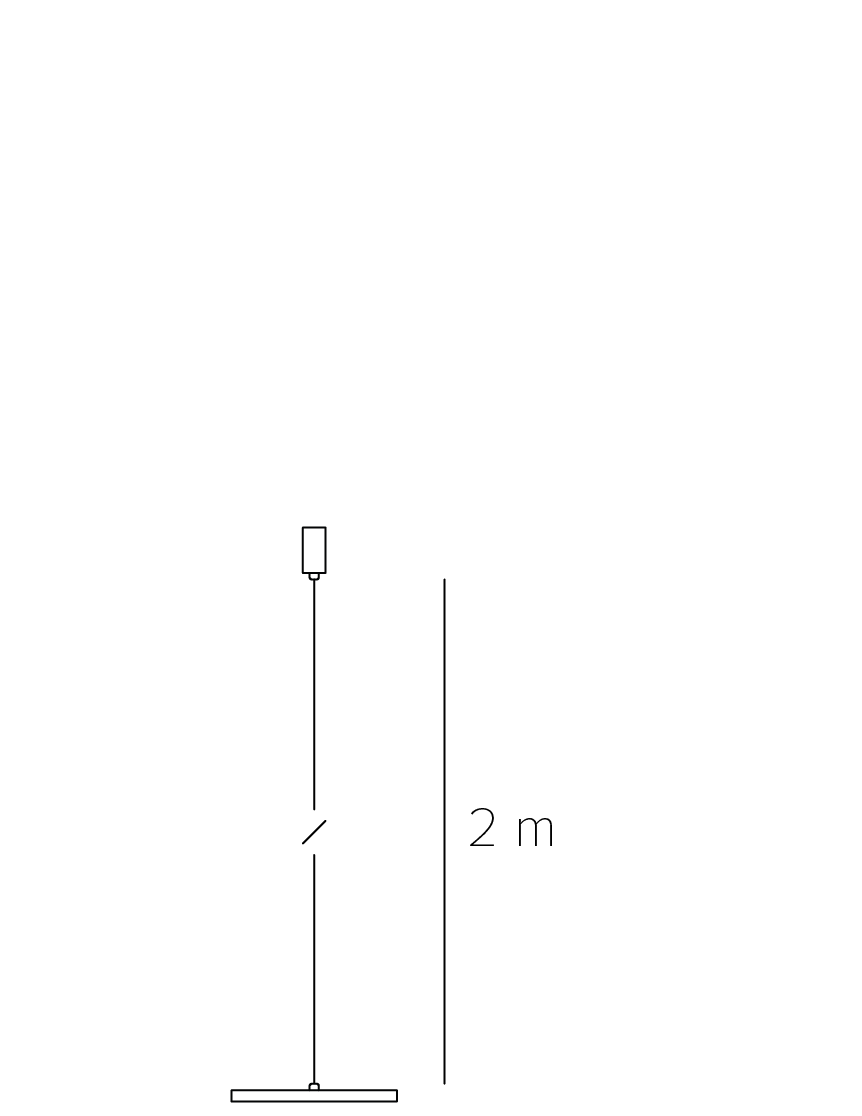

Kit di fissaggio a sospensione

16017 2 m

Da utilizzare a completamento dell’installazione, in aggiunta agli accessori che lo includono di serie [200 cm].

Download

Kg 0.10

Viavai

MONO W

Il binario VIAVAI MONO W è realizzato in alluminio estruso e finito con verniciatura epossidica nelle colorazioni bianca e nera. Tagliabile in misura, viene installato a parete e consente l’alloggio della strip LED per l’illuminazione indiretta. Portata massima 10A.

Binario MONO W
Alimentazione di testa
Giunto lineare
Terminale di chiusura

100 cm

Destra

Destra

17310 Bianco
17510 Nero

17301 Bianco
17501 Nero

17305 Bianco
17505 Nero

17306 Bianco
17506 Nero

200 cm

Sinistra

Sinistra

17320 Bianco
17520 Nero

17302 Bianco
17502 Nero

17307 Bianco
17507 Nero

300 cm

17330 Bianco
17530 Nero

Binario in alluminio estruso, tagliabile in misura. È possibile l’installazione diretta e incassata.

Alimentazione di testa, da abbinare ad alimentatore 48V remoto.

Consente il collegamento meccanico e la connessione elettrica tra due binari.

Terminale di chiusura realizzato in materiale plastico.

Download
Download
Download
Download

Kg 0.5 / 100 cm

Kg 0.16

Kg 0.17

Kg 0.10

Binario MONO W

100 cm

17310 Bianco
17510 Nero

200 cm

17320 Bianco
17520 Nero

300 cm

17330 Bianco
17530 Nero

Binario in alluminio estruso, tagliabile in misura. È possibile l’installazione diretta e incassata.

Download

Kg 0.5 / 100 cm

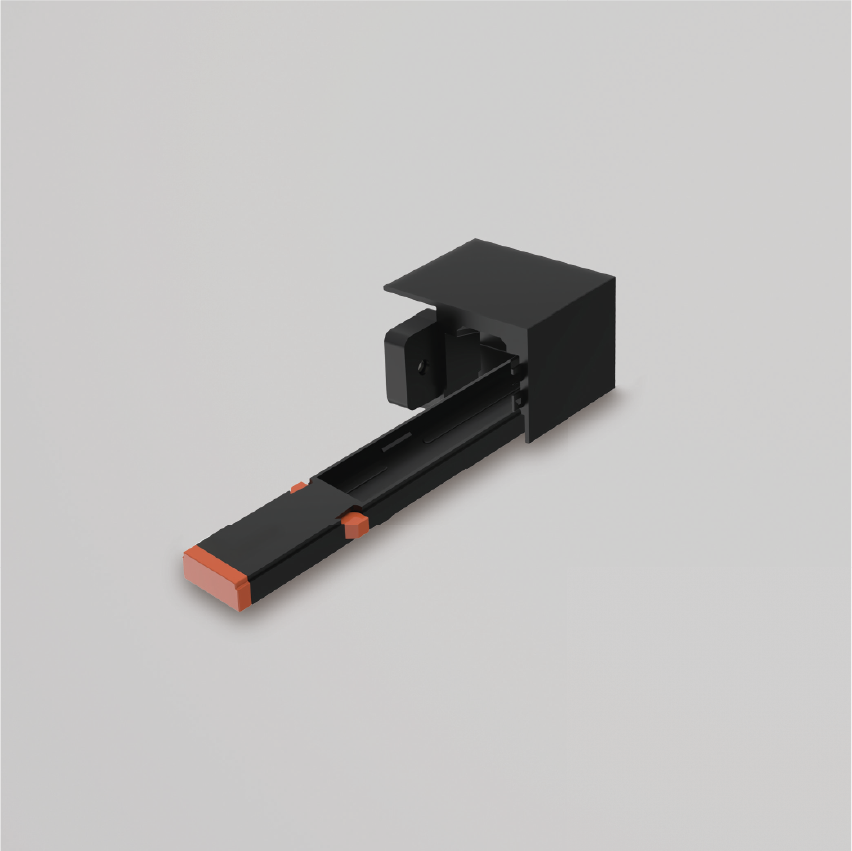

Alimentazione di testa

Destra

17301 Bianco
17501 Nero

Sinistra

17302 Bianco
17502 Nero

Alimentazione di testa, da abbinare ad alimentatore 48V remoto.

Download

Kg 0.16

Giunto lineare

17305 Bianco
17505 Nero

Consente il collegamento meccanico e la connessione elettrica tra due binari.

Download

Kg 0.17

Terminale di chiusura

Destra

17306 Bianco
17506 Nero

Sinistra

17307 Bianco
17507 Nero

Terminale di chiusura realizzato in materiale plastico.

Download

Kg 0.10

Profilo di chiusura
Profilo di chiusura interno

16316 Bianco
16516 Nero

16317 Bianco
16517 Nero

Estruso in policarbonato per la chiusura a filo del binario.

Estruso in policarbonato per la chiusura interna del binario.

Download
Download

Kg 0.30 / 100 cm

Kg 0.30 / 100 cm

Profilo di chiusura

16316 Bianco
16516 Nero

Estruso in policarbonato per la chiusura a filo del binario.

Download

Kg 0.30 / 100 cm

Profilo di chiusura interno

16317 Bianco
16517 Nero

Estruso in policarbonato per la chiusura interna del binario.

Download

Kg 0.30 / 100 cm
